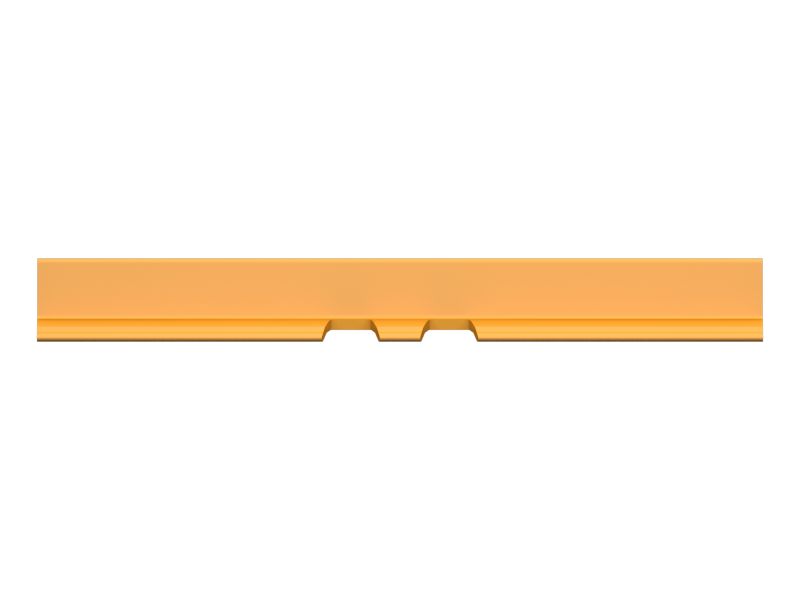

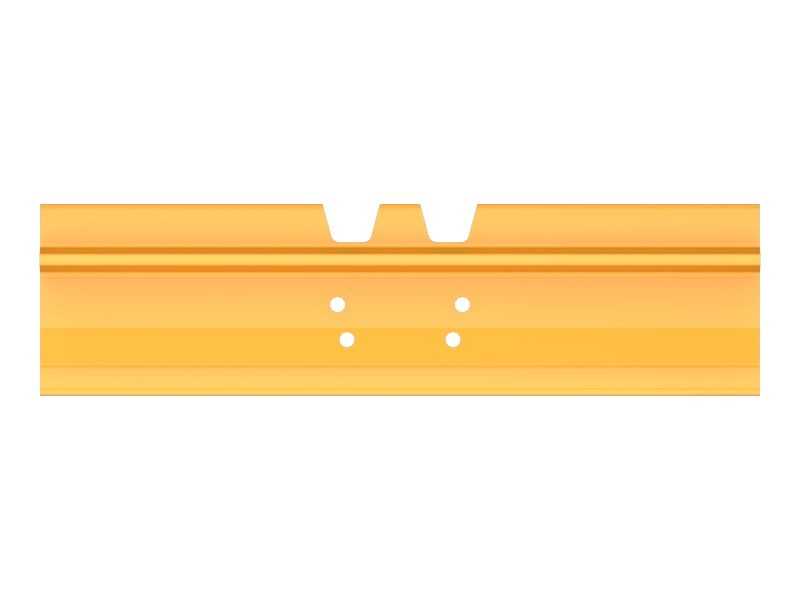

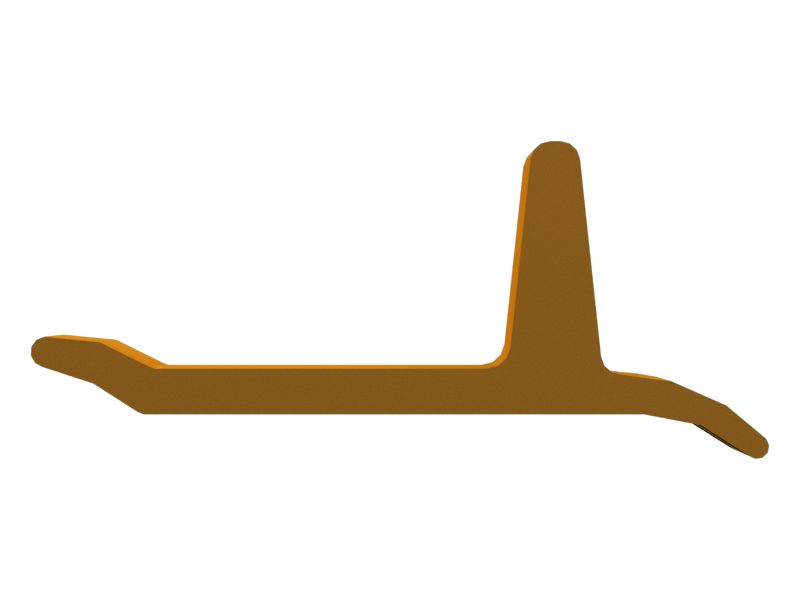

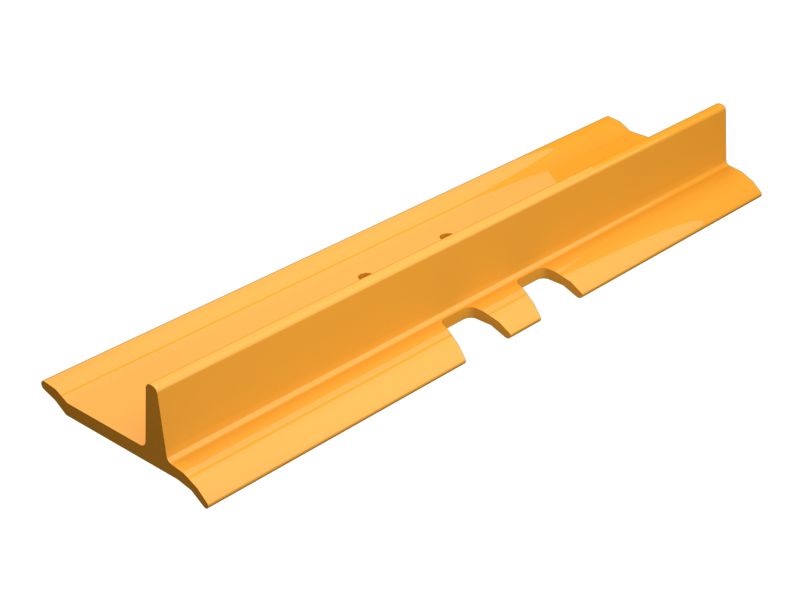

169-5867: Основной башмак гусеничной ленты

Основной башмак траковой ленты (для экстремальных условий эксплуатации, одиночные грунтозацепы)

Заинтересовал товар?

Схема

Не найдено

Описание для номера по каталогу 169-5867

Описание
Башмаки гусеничной ленты обеспечивают проходимость и тягу машины, а также защиту соединительного звена. Замыкающие башмаки гусеничной ленты установлены на замыкающем траковом звене.

Характеристики
Башмаки гусеничной ленты для экстремальных условий эксплуатации должны обязательно использоваться, если обычные башмаки изгибаются или ломаются, или в тех случаях, когда звенья служат дольше башмаков. Башмаки гусеничной ленты для экстремальных условий эксплуатации прочнее с точки зрения сопротивления изгибу и излому и изготовлены из материала, допускающего больший износ, чем башмаки для обычных условий эксплуатации. Башмаки гусеничной ленты для экстремальных условий эксплуатации изготавливаются путем проката прочной легированной стали.

Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.

Технические характеристики номера по каталогу 169-5867

Ширина башмака (дюймы): 36
Размер болта (мм): 4-Mar
Шаг гусеничной ленты (дюймы): 8
Шаг гусеничной ленты (мм): 203,2
Размер болта (дюймы): 4-Mar
Тип башмака: Особо тяжелые условия эксплуатации, одиночный гру
Clipped: No
Hole Type: None
Joint Type: Master
Master Bolt Thread: 0.75
Offset: None
Shoe Width (mm): 915
Track Stiffening System: None
ARM: No
Number of Grousers: Single
Material: Boron Steel
Track Bolt Thread: Unknown

Совместимые модели для номера по каталогу 169-5867

Не найдено
