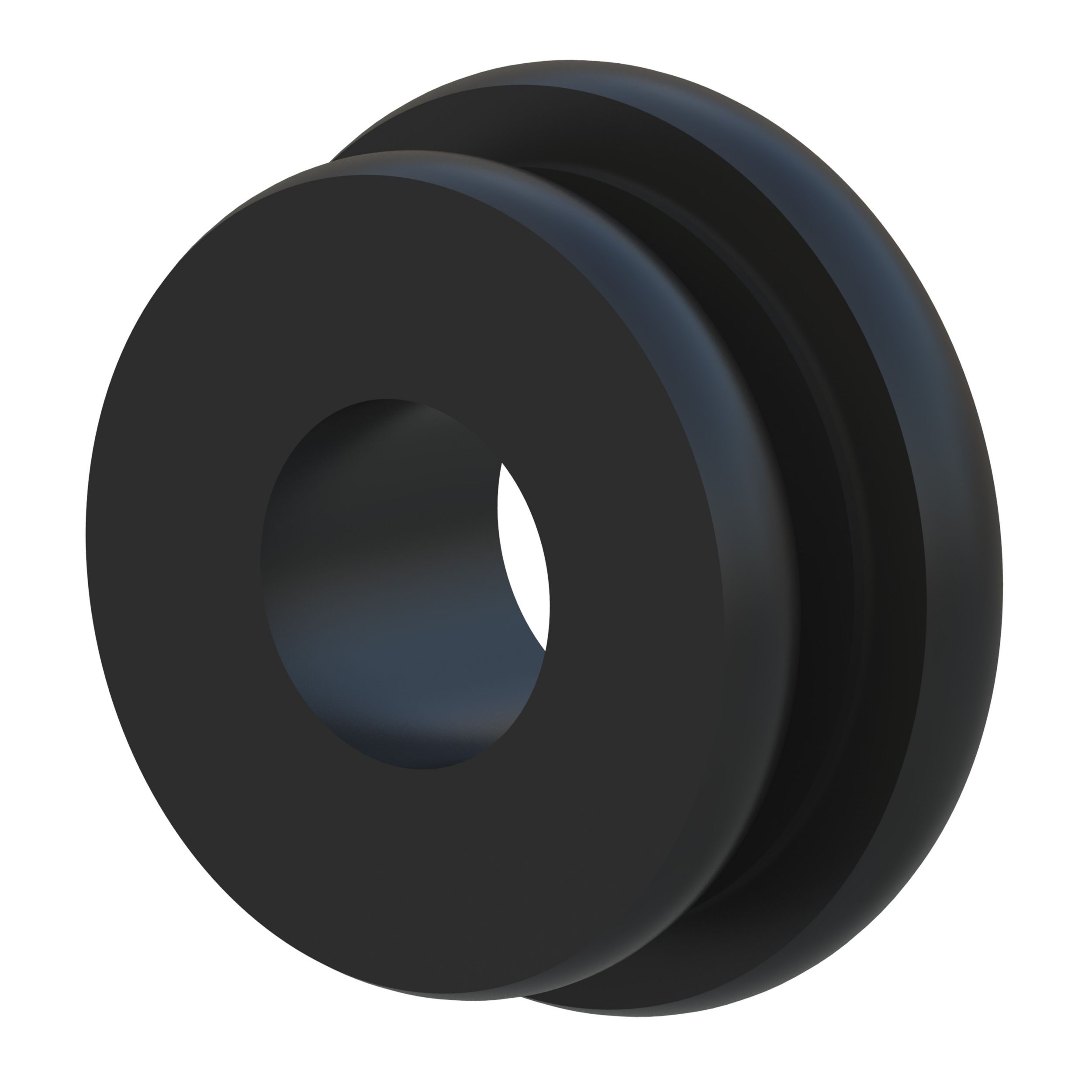

169-0908: Двухкомпонентное асимметричное изолирующее крепление

Описание:
Изолирующие опоры используются для крепления и позиционирования систем, компенсации смещения и изоляции компонентов от окружающей конструкции (вибрация, удары, шум).

Двухкомпонентные опоры чрезвычайно универсальны и имеют симметричную (две опоры) и несимметричную опору плюс подушку конструкции. Они устанавливаются в отверстие на опорной пластине и фиксируются болтами через центральную втулку, которая может быть фиксированной или свободной.

Характеристики:
Системы крепления Cat® предназначены для снижения нагрузки на установленные компоненты и их деформации, чтобы увеличить их долговечность и срок службы, а также повысить комфорт оператора. Вся система (конструкция крепления, выбор материала, размещение, аппаратное обеспечение и т. д.) оптимизирована и проверена в соответствии с конкретными требованиями применения.

Форма изделия и плотность резины в двухкомпонентной опоре точно соответствуют назначению. Обычно опоры предварительно подпрессованы для увеличения срока службы.

Назначение:
Двухкомпонентные опоры используются в самых разных системах Cat, включая двигатели, коробки передач, системы очистки выхлопных газов, электронику, кабины и системы отопления, вентиляции и кондиционирования воздуха, гидравлические компоненты и конструкции.

• Внутренний диаметр (дюймы): 0,47

• Высота кулачка (дюймы): 0,25

• Высота установки (мм): 17,4

• Высота кулачка (мм): 6,4

• Толщина головки (мм): 6,4

• Внешний диаметр головки (дюймы): 1,42

• Высота установки (дюймы): 0,69

• Толщина головки (дюймы): 0,25

• Стандартный размер болта (мм): M10

• Скрепленная втулка: Да

• Внешний диаметр головки (мм): 36,1

• Наружный диаметр трубопровода управления (мм): 22,6

• Тип крепления: Двухкомпонентный — несимметричный

• Наружный диаметр трубопровода управления (дюймы): 0,89

• Внутренний диаметр (мм): 11,9

• Material: Carbon Steel,Oil Fluid
