167-3693: Штепсельный разъем в сборе

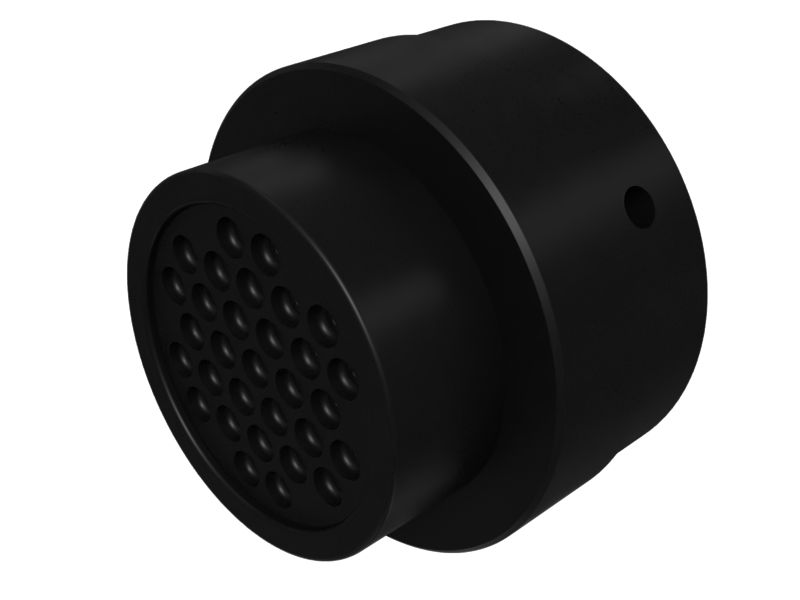

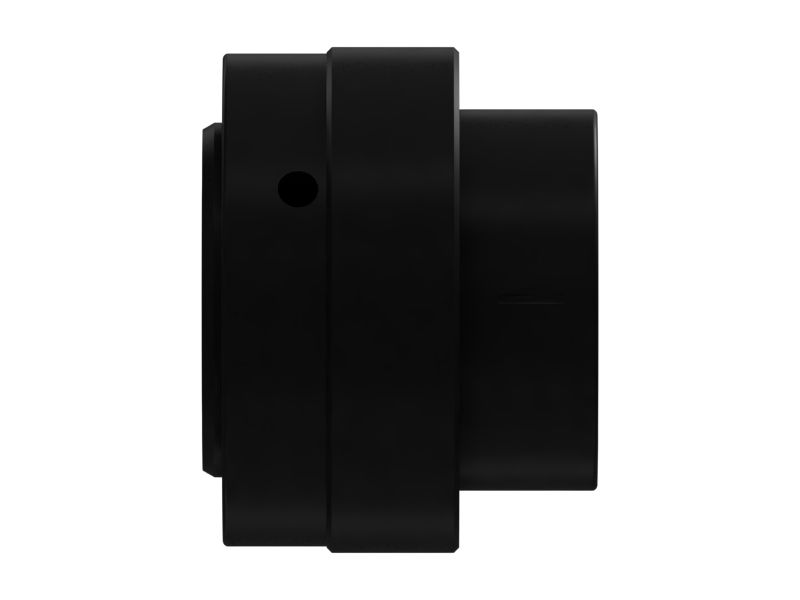

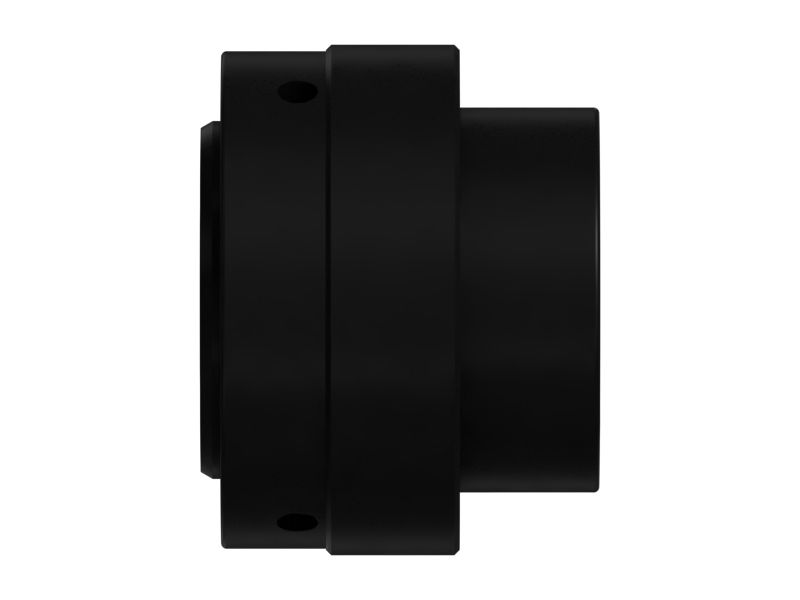

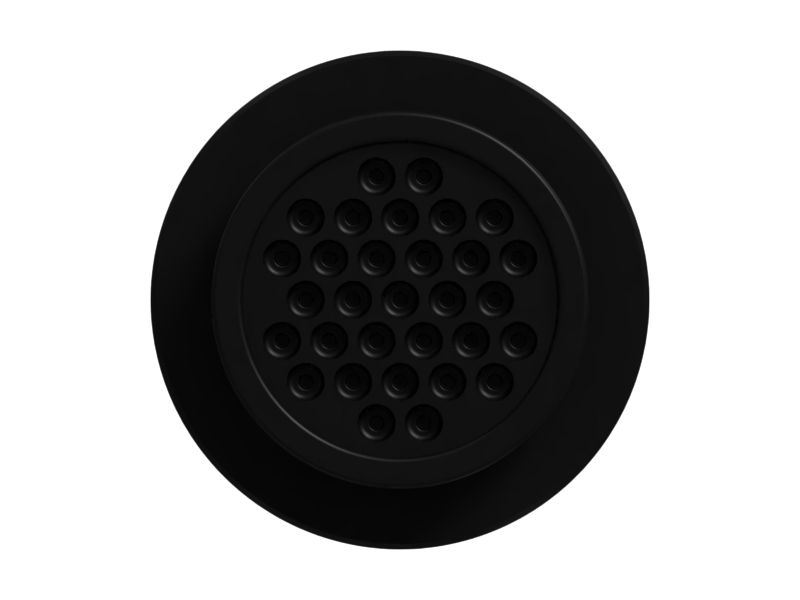

Штепсельный разъем Cat® в сборе (31-контактный)
Заинтересовал товар?
Схема
Не найдено
Описание для номера по каталогу 167-3693
Описание.
Штепсельные разъемы Cat в сборе формируют систему штепсельно-гнездовых соединений для высоконадежного герметичного электрического подключения в оборудовании Cat для тяжелых условий эксплуатации.
Характеристики.
• Тип контакта: гнездовой.
• Количество контактов: 31.
• Форма разъема: круглая.
• Серия разъема: HDP20.
• Размер корпуса: 24.
• Калибр провода: 16–20 AWG.
• Материал корпуса: нейлон.
• Устойчивость к коррозии.
• Простота присоединения и отсоединения.
• Соответствует требованиям ROHS.
Применение.
В узлах штепсельных разъемов Cat используется надежное соединение между проводами или между проводом и устройством. Дополнительные сведения см. в руководстве пользователя или обращайтесь к местному дилеру компании Cat.
Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.
Технические характеристики номера по каталогу 167-3693
-
Длина (мм): 38,6
-
Наружный диаметр (дюймы): 1,95
-
Длина (дюймы): 1,5
-
Сортамент провода (AWG): 16-20
-
Тип разъема: 31 контактов
-
Наружный диаметр (мм): 49,5
-
Material: Nylon, 6, 6/12, 6/6 Plastic
