166-4932: Башмак траковой ленты

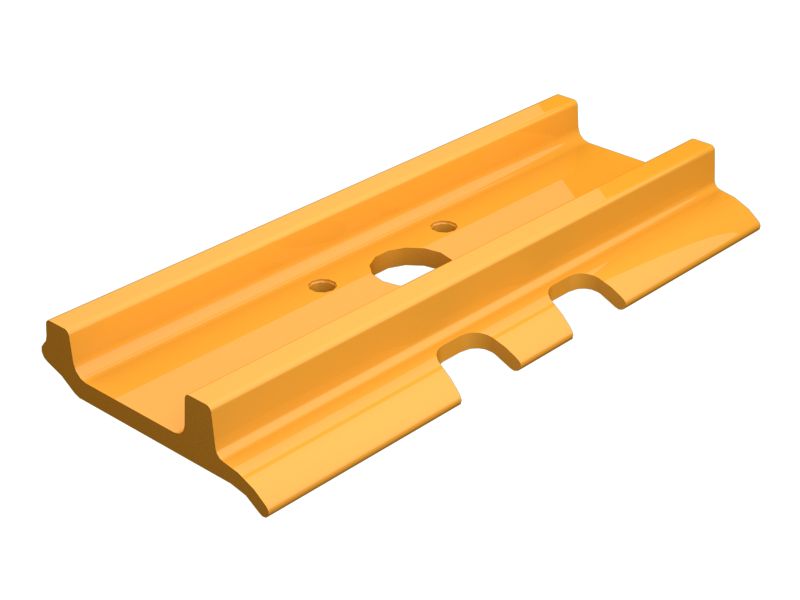

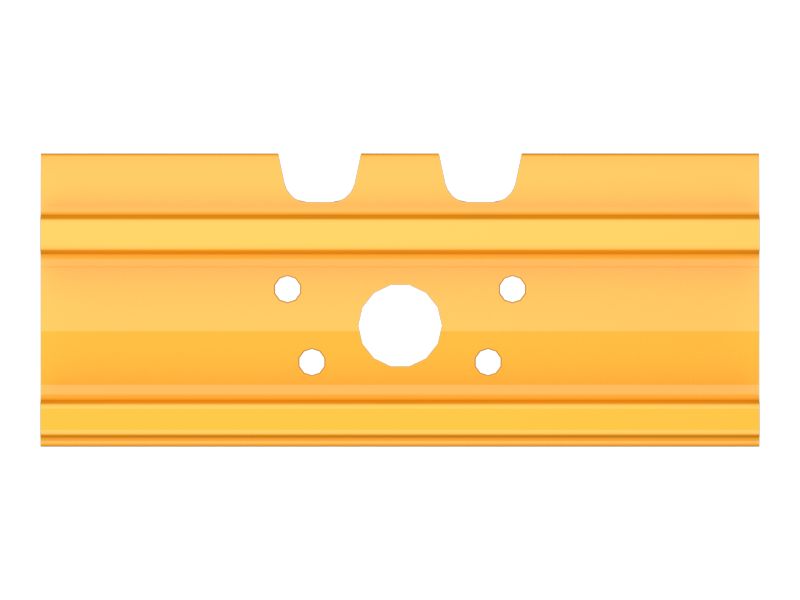

Башмак траковой ленты (двойной грунтозацеп, трапециевидный)

Заинтересовал товар?

Схема

Не найдено

Описание для номера по каталогу 166-4932

Описание
Башмаки гусеничной ленты обеспечивают движение и сцепление с дорогой и защищают гусеничную ленту.

Характеристики
• Башмаки траковой ленты с двойным грунтозацепом имеют меньший уровень проникновения в сравнении с башками с одиночным грунтозацепом, однако обладают лучшей способностью вращения. Башмаки с двойными грунтозацепами являются стандартными на гусеничных погрузчиках и экскаваторах, имея меньшее вращающее сопротивление и большую маневренность.
• У башмаков гусеничной ленты с центральным отверстием имеется трапециевидное отверстие между болтами для выдавливания набивающегося материала.
• У трапециевидных башмаков гусеничной ленты имеется трапециевидное отверстие между болтами для выдавливания набивающегося материала.

Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.

Технические характеристики номера по каталогу 166-4932

Ширина башмака (дюймы): 29,5
Размер болта (мм): 1 1/16
Шаг гусеничной ленты (дюймы): 10,25
Шаг гусеничной ленты (мм): 260,4
Ширина башмака (мм): 750
Размер болта (дюймы): 1 1/16
Тип башмака: Двойной грунтозацеп, с центральным трапецеидальны
Clipped: No
Hole Type: Round
Joint Type: Regular
Master Bolt Thread: None
Offset: None
Track Stiffening System: None
ARM: No
Number of Grousers: Double
Material: Boron Steel,Carbon Steel
Track Bolt Thread: M27

Совместимые модели для номера по каталогу 166-4932

Не найдено
