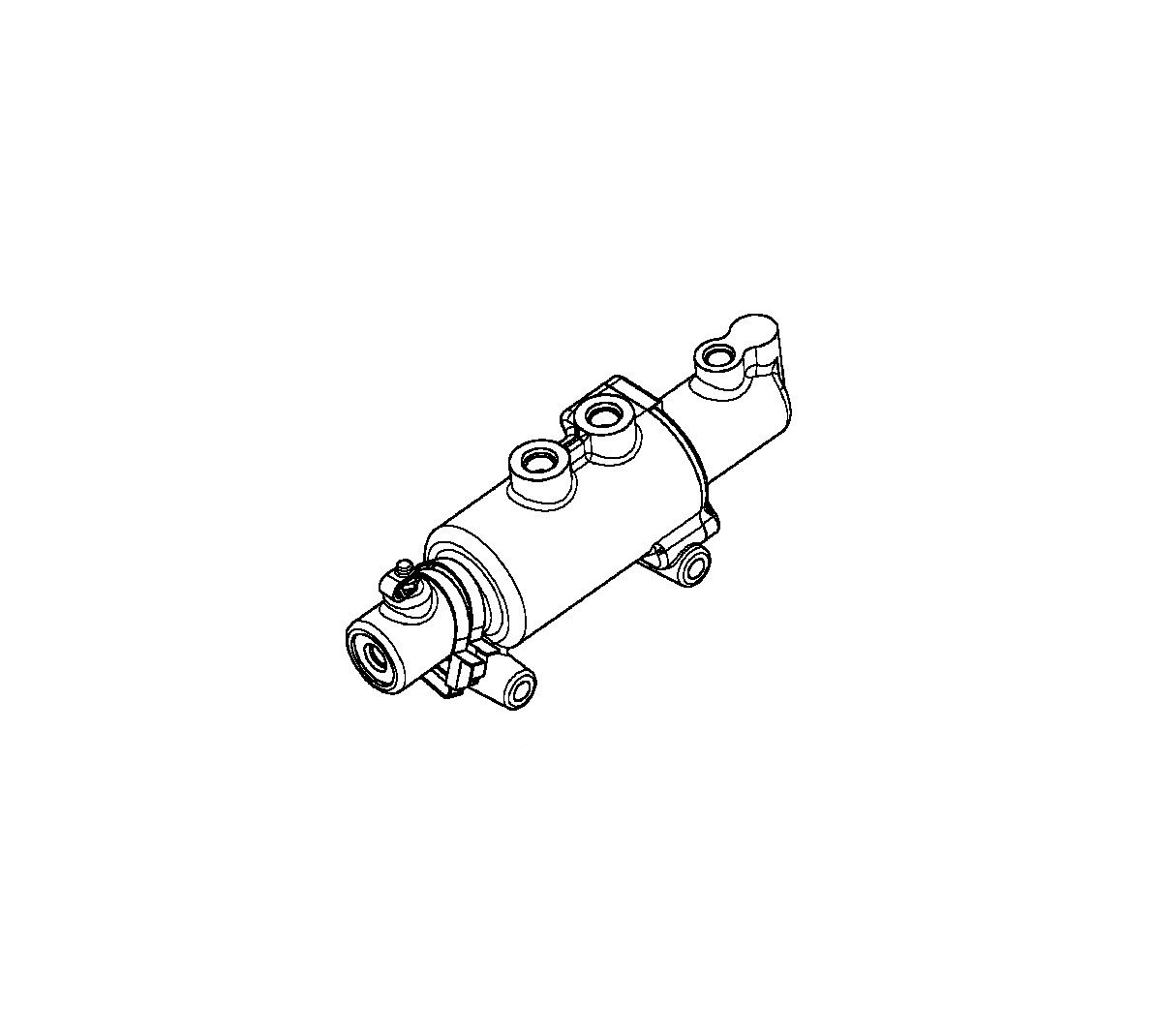

164-9372: Тормозной цилиндр в сборе
Главный тормозной цилиндр Cat® в сборе
Заинтересовал товар?
Схема
Не найдено
Описание для номера по каталогу 164-9372
Описание.
Главный тормозной цилиндр преобразует механическое усилие в гидравлическое давление для нажатия на тормоза.
Характеристики.
• Длина хода: 36 мм (1,417 дюйма).
• Диаметр входного отверстия: 24 мм (0,944 дюйма) (номинальный).
• Диаметр основного отверстия: 57 мм (2,244 дюйма) (номинальный).
• Макс. рабочее давление на входе: 105 бар (1523 фунта/кв. дюйм).
• Размер резьбы стравливающего винта: M10.
• Размер резьбы впускного отверстия подачи: M16.
• Размер резьбы выпускного отверстия подачи: M16.
• Размер резьбы выпускного отверстия главного цилиндра: M14, соответствует требованиям SAE J1290 MAR85.
• Размер резьбы впускного отверстия пускателя: M14, соответствует требованиям SAE J1290 MAR85.
Применение.
Для получения дополнительной информации см. руководство пользователя или обращайтесь к местному дилеру компании Cat.
Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.
Технические характеристики номера по каталогу 164-9372
-
Длина (мм): 278,5
-
Ширина (мм): 72
-
Высота (мм): 102,3
-
Длина (дюймы): 10,96
-
Ширина (дюймы): 2,83
-
Высота (дюймы): 4,02
