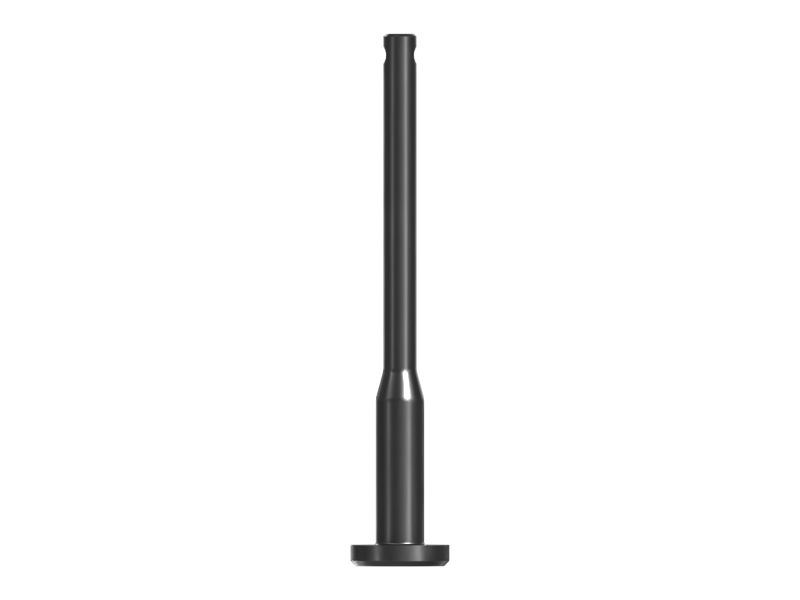

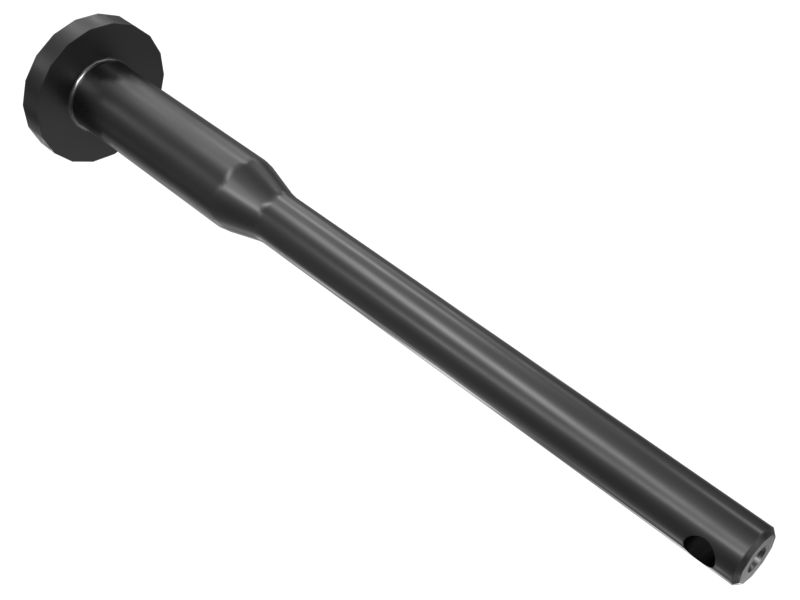

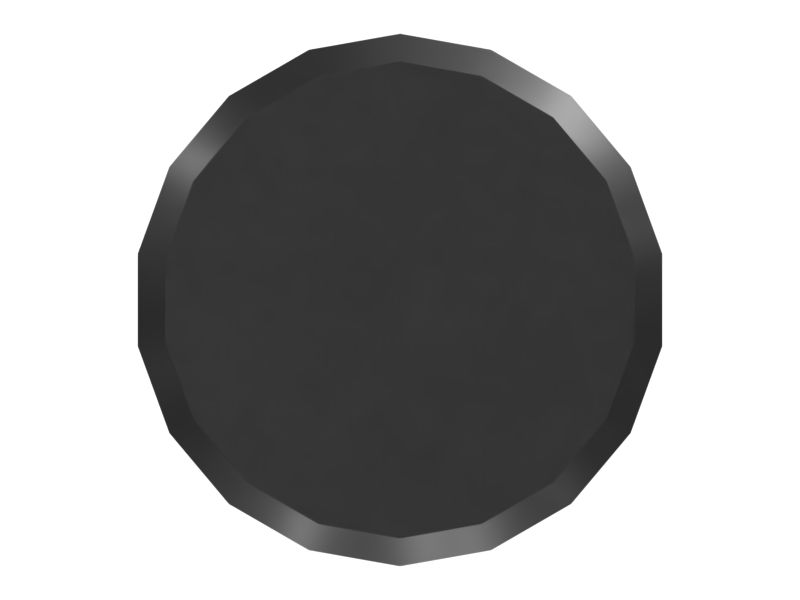

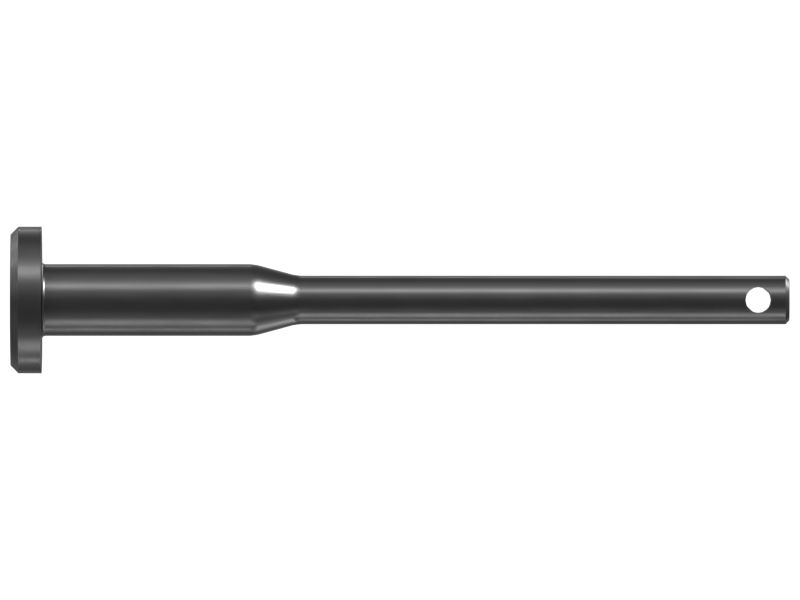

161-9833: НАПРАВЛЯЮЩАЯ ПРУЖИНЫ

Cat® Spring Guide Pin for the Parking and Service Brake

Заинтересовал товар?

Имя

Почта

Комментарий

Схема

Не найдено

Описание для номера по каталогу 161-9833

Description:
Pin part # 161-9833 provides a spring guide pin for the service and parking brake. This pin is used to retain the spring to the brake piston.

Attributes:
• Hardened steel pin with cross hole
• Effective Length: 147 mm (5.78 in)
• Pin Diameter 1: 14 mm (0.55 in)
• Pin Diameter 2: 9.43 mm (0.37 in)
• Head Diameter: 28.73 mm (1.13 in)
• Head Height: 6 mm (0.24 in)
• Cross Hole Diameter: 5.16 mm (0.20 in)

Application:
Consult your owner's manual or contact your local Cat Dealer for more information.

WarningOutline Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.

Технические характеристики номера по каталогу 161-9833

  • Material: Steel,Low Alloy Steel

  • Pin Diameter (mm): 14; 9.43

  • Length (mm): 147

  • Head Diameter (mm): 28.73

  • Head Height (mm): 6

  • Pin Diameter (in): 0.55; 0.37

  • Length (in): 5.78

  • Head Diameter (in): 1.13

  • Head Height (in): 0.24

Совместимые модели для номера по каталогу 161-9833

LOAD HAUL DUMP

R1700G
