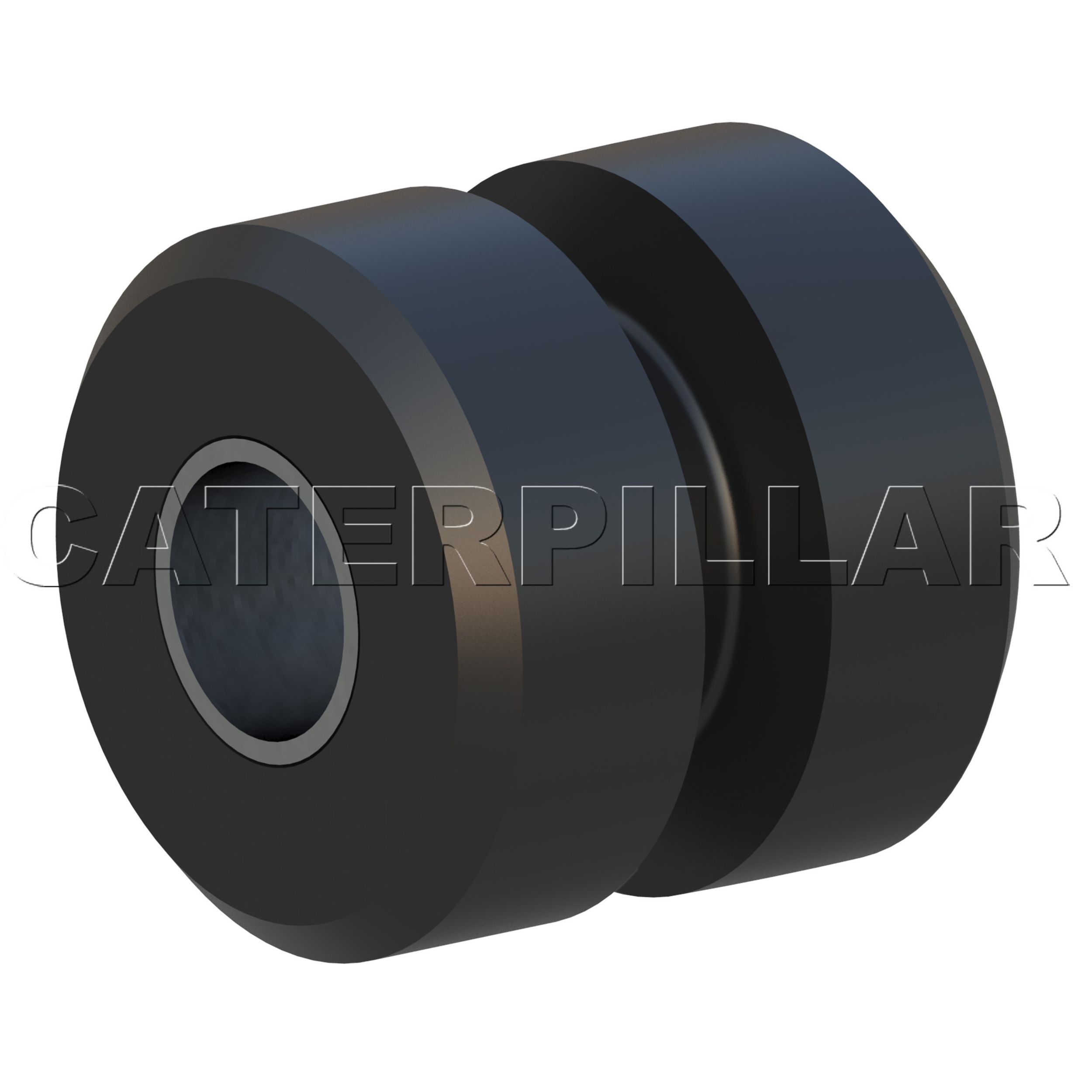

155-5016: Опора

Описание:
Изолирующие опоры используются для установки и размещения систем и изолируют компоненты от влияния окружающих конструкций (вибрации, ударов, шума).

Двухкомпонентные опоры чрезвычайно универсальны и имеют симметричную (две опоры) и несимметричную опору плюс подушку конструкции. Они устанавливаются в отверстие на опорной пластине и фиксируются болтами через центральную втулку, которая может быть фиксированной или свободной.

Характеристики:
Системы крепления Cat® предназначены для снижения механических напряжений на закрепленных компонентах для того, чтобы увеличить их срок службы, сохранить производительность и повысить комфортность работы оператора. Вся система (конструкция, выбор материала, места размещения, креплений и т. д.) оптимизирована и проверена на соответствие требованиям области применения.

Форма изделия и плотность резины в двухкомпонентной опоре точно соответствуют назначению. Обычно опоры предварительно подпрессованы для увеличения срока службы.

Применение:
Двухкомпонентные опоры используются в различных установках Cat, куда входят двигатели, коробки передач, системы доочистки, электронные приборы, кабины, системы вентиляции и кондиционирования, гидравлические компоненты и конструкционные элементы.

• Внутренний диаметр (дюймы): 0,4

• Высота кулачка (дюймы): 0,48

• Высота установки (мм): 31,8

• Высота кулачка (мм): 12,3

• Толщина головки (мм): 12,3

• Внешний диаметр головки (дюймы): 1,31

• Высота установки (дюймы): 1,25

• Толщина головки (дюймы): 0,48

• Стандартный размер болта (мм): M8

• Скрепленная втулка: Да

• Внешний диаметр головки (мм): 33,3

• Наружный диаметр трубопровода управления (мм): 20,1

• Тип крепления: Двухкомпонентный — несимметричный

• Наружный диаметр трубопровода управления (дюймы): 0,79

• Внутренний диаметр (мм): 10,1

• Material: Carbon Steel,Oil Fluid
