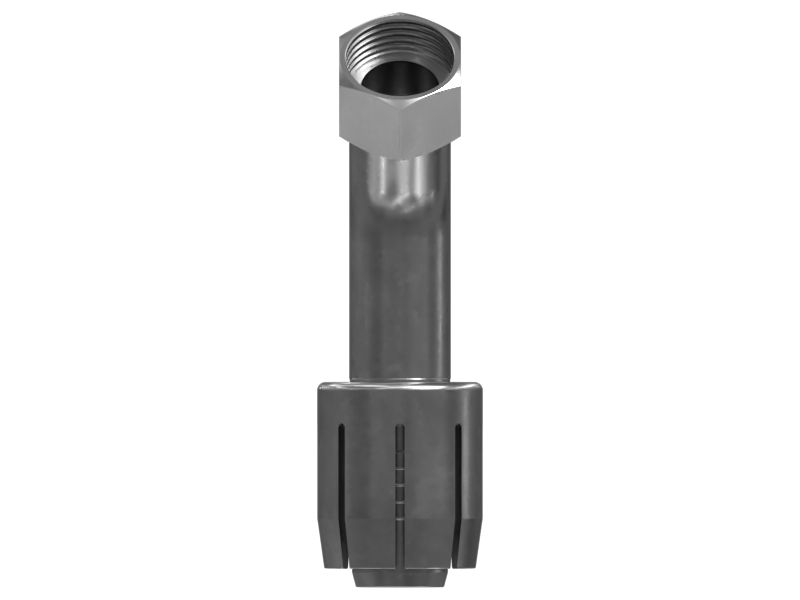

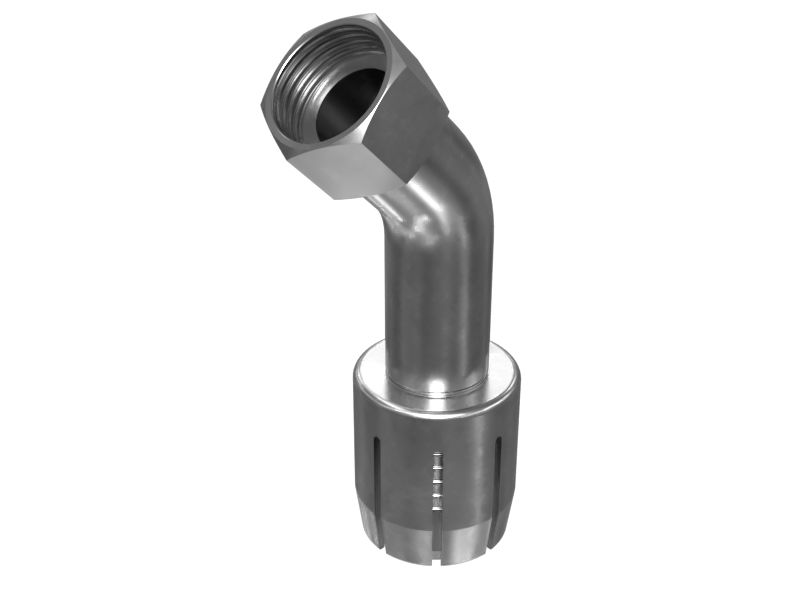

155-2860: Муфта повторного применения

Спиральная многоразовая муфта XT ORFS компании Cat® — поворотная муфта с углом 45 градусов и внутрен

Заинтересовал товар?

Схема

Не найдено

Описание для номера по каталогу 155-2860

Спиральные многоразовые муфты Cat превосходят требования SAE/ISO, обеспечивая максимальную надежность шлангов и соединений.

Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.

Технические характеристики номера по каталогу 155-2860

Разъем: Многоразовый
Материал: СТАЛЬ
Покрытие: Оцинкованные
Форма: 45 град.
Тип разъема: ТИПОРАЗМЕР -20, ПОВОРОТНАЯ МУФТА С ВНУТРЕННЕЙ РЕЗ
Размер резьбы (дюймы): 1 11/16-12
Длина понижения (мм): 35
Длина понижения (дюймы): 1,38
Длина (мм): 170
Длина (дюймы): 6,69
Коэффициент срезания (мм): 110
Коэффициент срезания (дюймы): 4,33
Рекомендуемый размер шланга (мм): 31,8
Рекомендуемый размер шланга (дюймы): 1,25
Совместимые материалы: SAE 100R12
Размер шестиугольника (мм): 47,6
Размер шестиугольника (дюймы): 1,87
Тип уплотнения: NBR 6V-8400, FKM 228-7094
Описание: Многоразовая муфта 20XT3ES-R
Назначение: Многоразовая муфта для использования с гидравличе
