146-3390: Глухая муфта

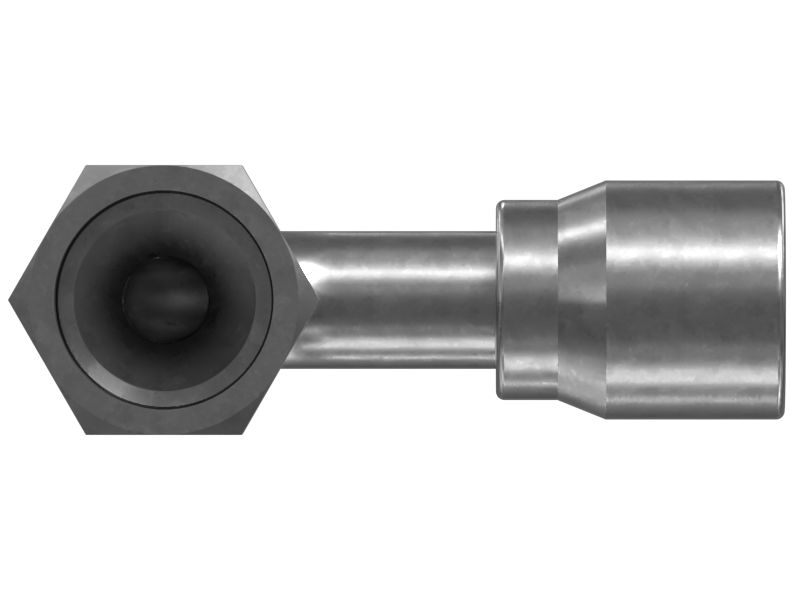

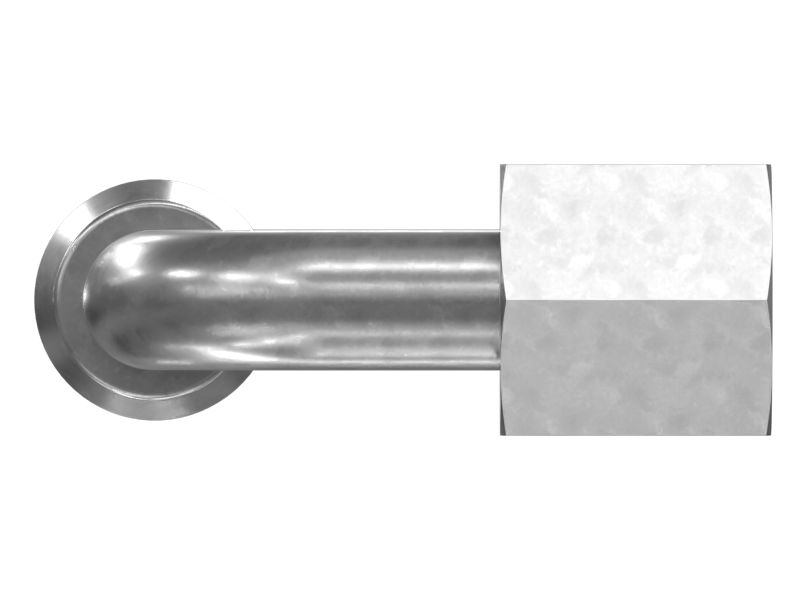

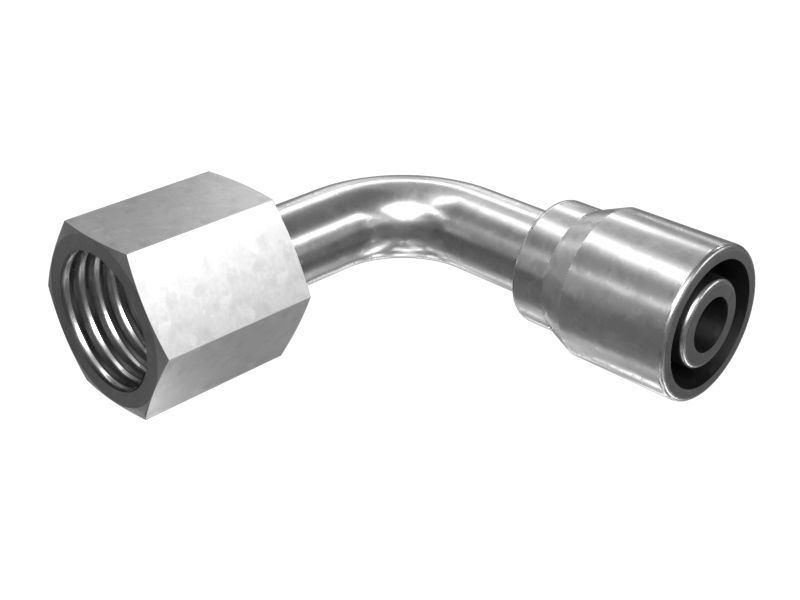

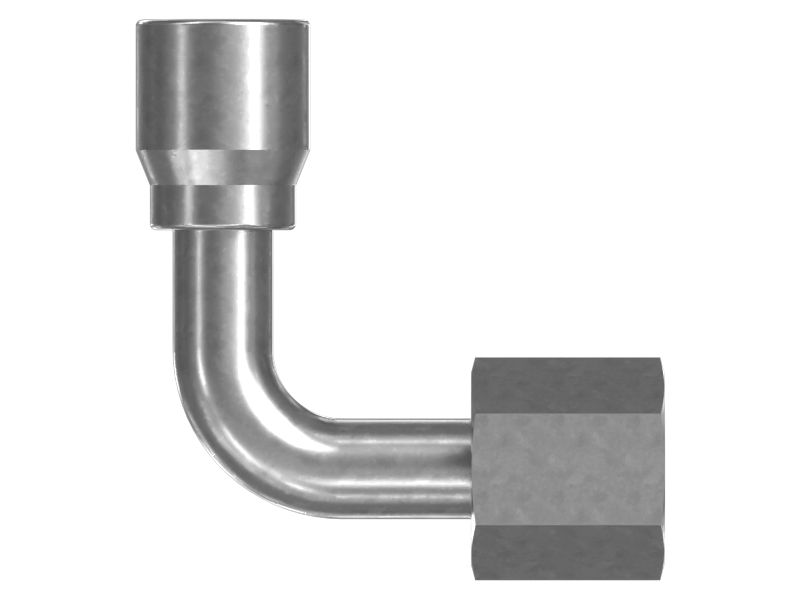

Глухая муфта JIC компании Cat — поворотная муфта с углом 90 градусов и внутренней резьбой

Заинтересовал товар?

Схема

Не найдено

Описание для номера по каталогу 146-3390

Глухая муфта JIC компании Cat — поворотная муфта с углом 90 градусов и внутренней резьбой

Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.

Технические характеристики номера по каталогу 146-3390

Разъем: Неразъемное соединение
Материал: СТАЛЬ
Покрытие: Оцинкованные
Форма: 90 град.
Тип разъема: ТИПОРАЗМЕР -10, ПОВОРОТНАЯ МУФТА С ВНУТРЕННЕЙ РЕЗ
Размер резьбы (дюймы): 7/8-14
Длина понижения (мм): 45
Длина понижения (дюймы): 1,77
Длина (мм): 59
Длина (дюймы): 2,32
Коэффициент срезания (мм): 38
Коэффициент срезания (дюймы): 1,5
Рекомендуемый размер шланга (мм): 12,7
Рекомендуемый размер шланга (дюймы): 0,5
Совместимые материалы: SAE 100R14, ШЛАНГ КОНТУРА УПРАВЛЕНИЯ
Размер шестиугольника (мм): 14,3
Размер шестиугольника (дюймы): 0,56
Описание: Глухая муфта 8JN
Назначение: Глухая муфта для использования с гидравлическим ш
