146-3373: Глухая муфта

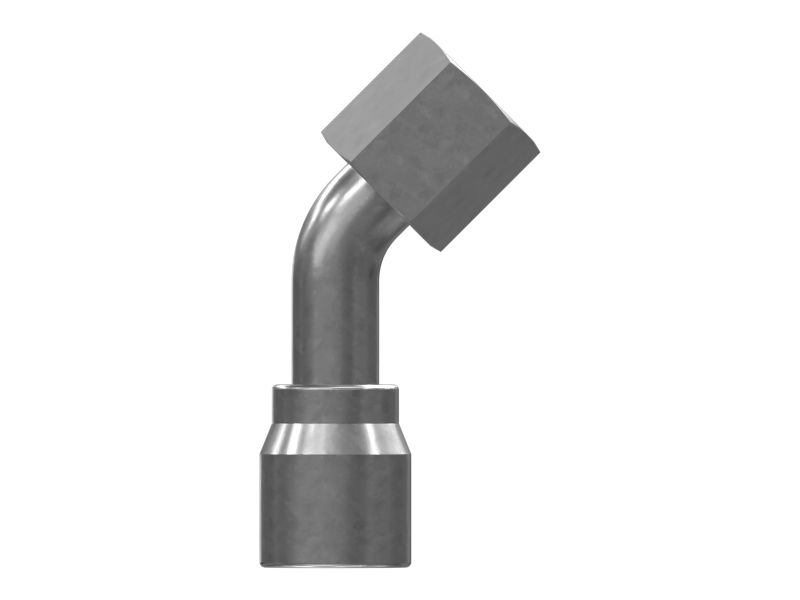

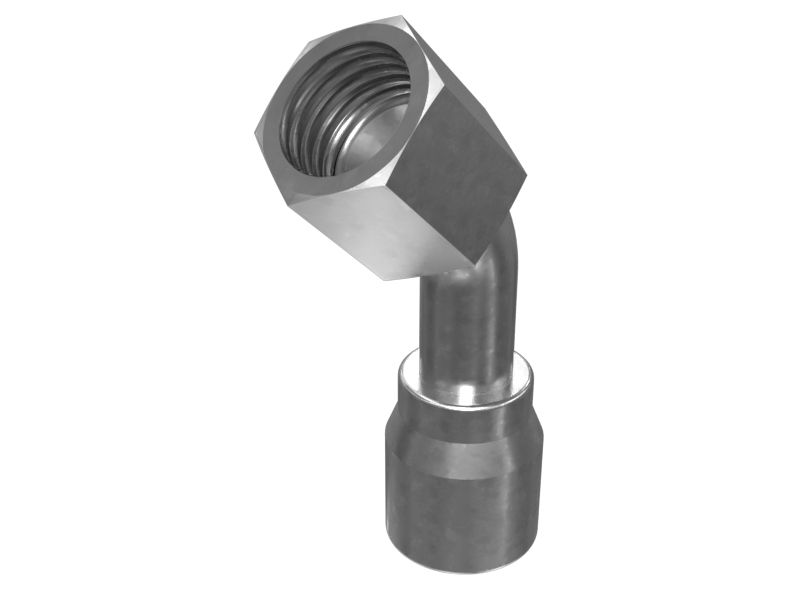

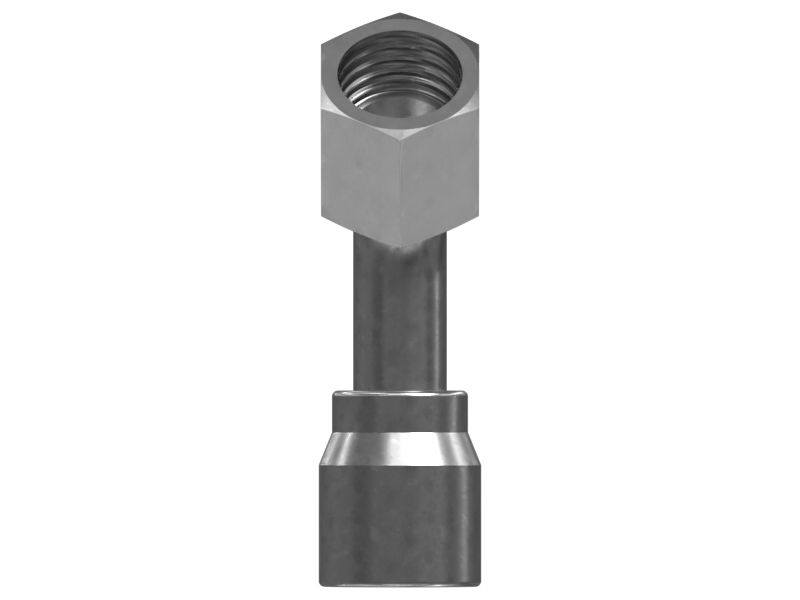

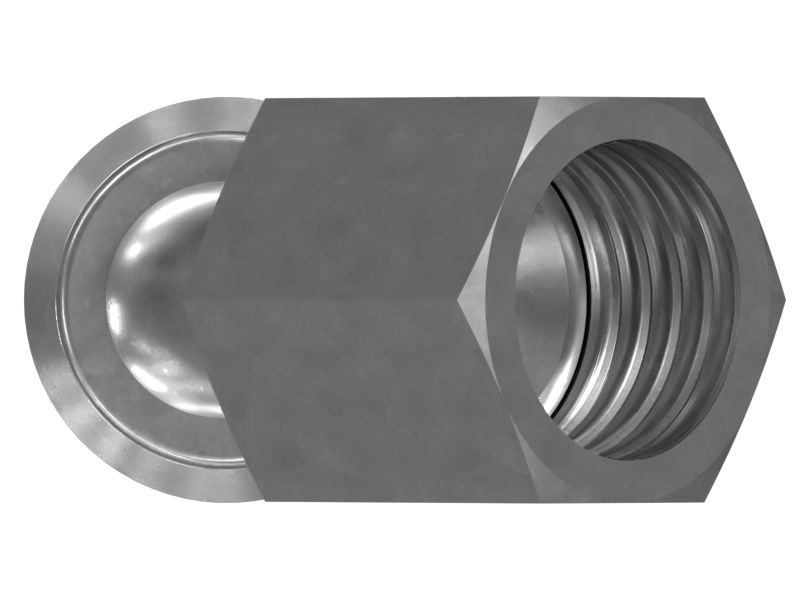

Глухая муфта JIC компании Cat — поворотная муфта с углом 45 градусов и внутренней резьбой

Заинтересовал товар?

Схема

Не найдено

Описание для номера по каталогу 146-3373

Глухая муфта JIC компании Cat — поворотная муфта с углом 45 градусов и внутренней резьбой

Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.

Технические характеристики номера по каталогу 146-3373

Разъем: Неразъемное соединение
Материал: СТАЛЬ
Покрытие: Оцинкованные
Форма: 45 град.
Тип разъема: ТИПОРАЗМЕР -8, ПОВОРОТНАЯ МУФТА С ВНУТРЕННЕЙ РЕЗЬ
Размер резьбы (дюймы): 3/4-16
Длина понижения (мм): 14
Длина понижения (дюймы): 0,55
Длина (мм): 64
Длина (дюймы): 2,52
Коэффициент срезания (мм): 43
Коэффициент срезания (дюймы): 1,69
Рекомендуемый размер шланга (мм): 12,7
Рекомендуемый размер шланга (дюймы): 0,5
Совместимые материалы: SAE 100R14, ШЛАНГ КОНТУРА УПРАВЛЕНИЯ
Размер шестиугольника (мм): 22,23
Размер шестиугольника (дюймы): 0,88
Описание: Глухая муфта 8JN
Назначение: Глухая муфта для использования с гидравлическим ш

Совместимые модели для номера по каталогу 146-3373

Не найдено
