146-3363: Глухая муфта

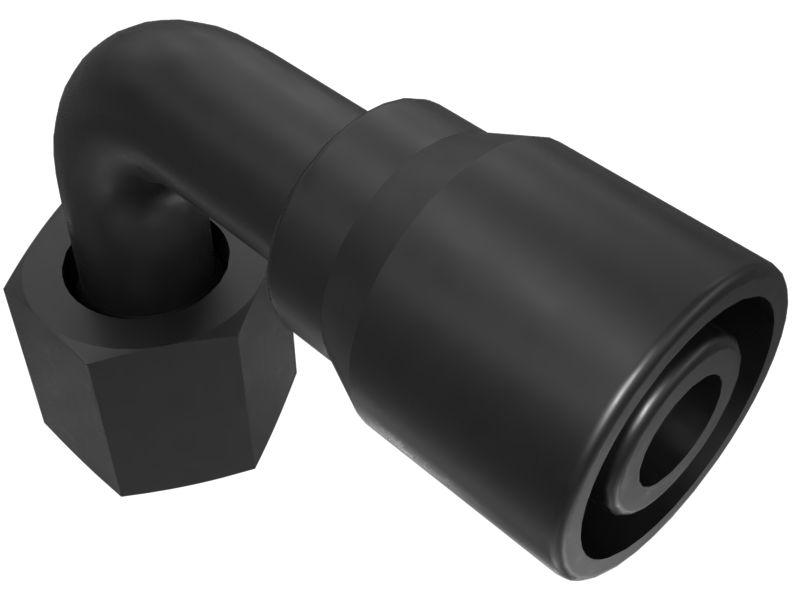

Глухая муфта ORFS Cat — поворотная с углом 90 градусов и внутренней резьбой

Заинтересовал товар?

Схема

Не найдено

Описание для номера по каталогу 146-3363

Глухая муфта ORFS Cat — поворотная с углом 90 градусов и внутренней резьбой

Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.

Технические характеристики номера по каталогу 146-3363

Разъем: Неразъемное соединение
Материал: СТАЛЬ
Покрытие: Оцинкованные
Форма: 90 град.
Тип разъема: ТИПОРАЗМЕР -8, ПОВОРОТНАЯ МУФТА С ВНУТРЕННЕЙ РЕЗЬ
Размер резьбы (дюймы): 13/16-16
Длина понижения (мм): 35
Длина понижения (дюймы): 1,38
Длина (мм): 59
Длина (дюймы): 2,32
Коэффициент срезания (мм): 38
Коэффициент срезания (дюймы): 1,5
Рекомендуемый размер шланга (мм): 12,7
Рекомендуемый размер шланга (дюймы): 0,5
Совместимые материалы: ШЛАНГ КОНТУРА УПРАВЛЕНИЯ, SAE 100R14
Размер шестиугольника (мм): 23,83
Размер шестиугольника (дюймы): 0,94
Тип уплотнения: NBR 4J-5477, FKM 228-7088
Описание: Глухая муфта 8JN
Назначение: Глухая муфта для использования с гидравлическим ш
