146-3357: Глухая муфта

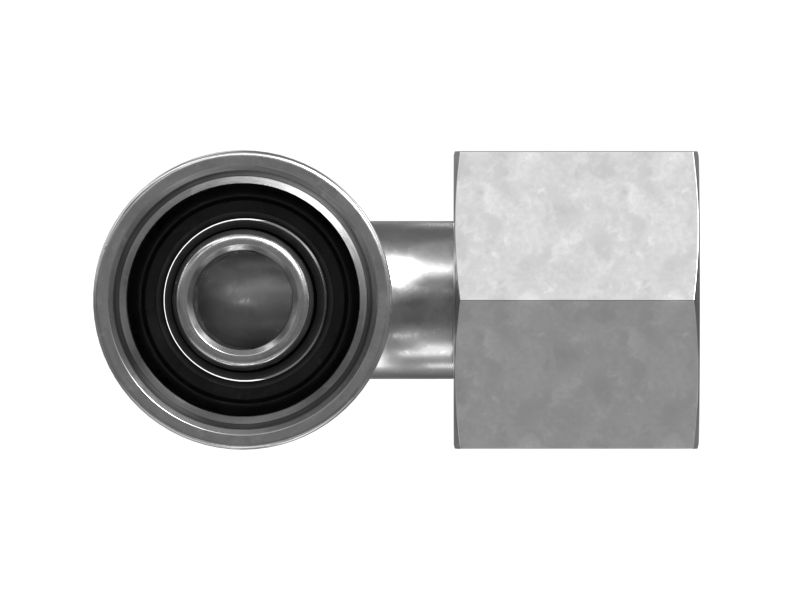

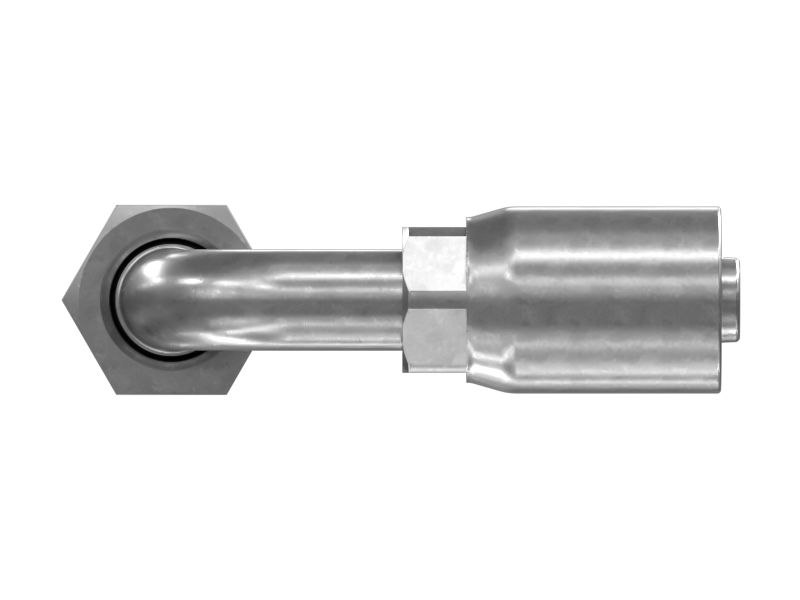

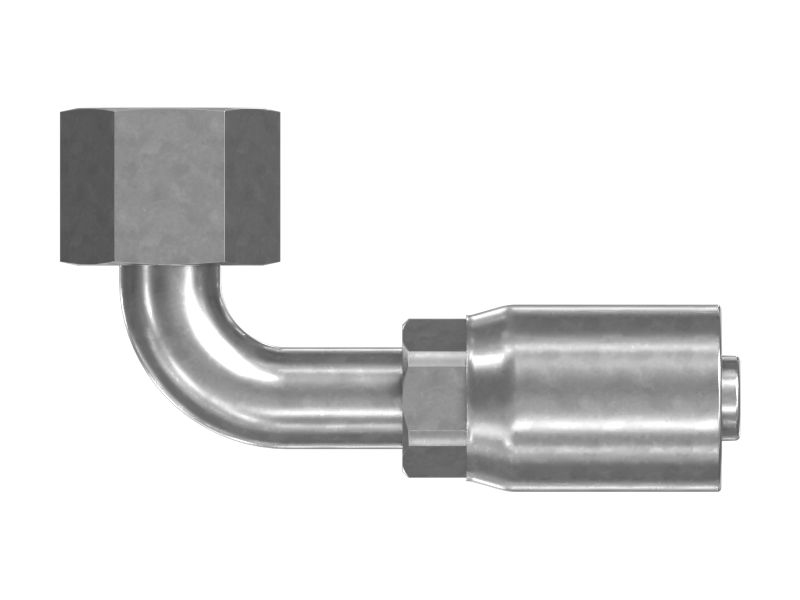

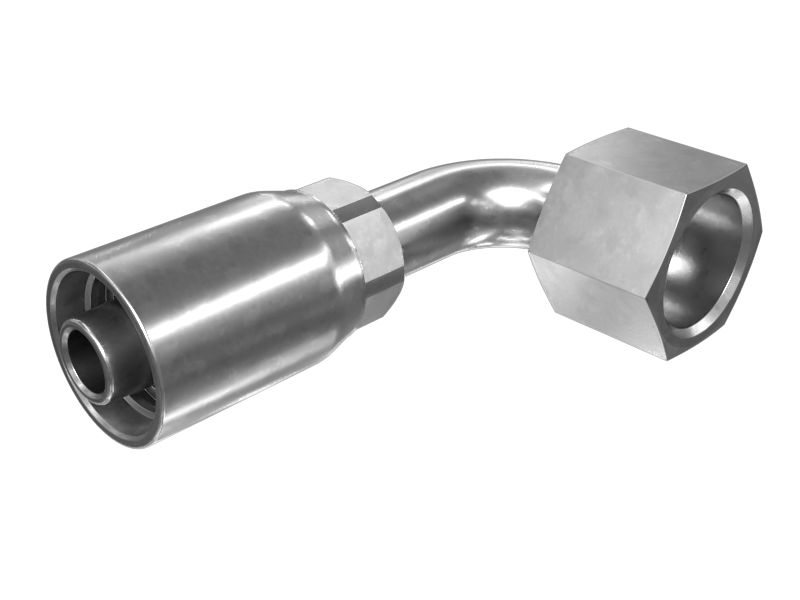

Глухая муфта ORFS Cat — поворотная с углом 90 градусов и внутренней резьбой

Заинтересовал товар?

Имя

Почта

Комментарий

Схема

Не найдено

Описание для номера по каталогу 146-3357

Глухая муфта ORFS Cat — поворотная с углом 90 градусов и внутренней резьбой

WarningOutline Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.

Технические характеристики номера по каталогу 146-3357

  • Разъем: Неразъемное соединение

  • Материал: СТАЛЬ

  • Покрытие: Оцинкованные

  • Форма: 90 град.

  • Тип разъема: ТИПОРАЗМЕР -6, ПОВОРОТНАЯ МУФТА С ВНУТРЕННЕЙ РЕЗЬ

  • Размер резьбы (дюймы): 11/16-16

  • Длина понижения (мм): 23

  • Длина понижения (дюймы): 0,91

  • Длина (мм): 62

  • Длина (дюймы): 2,44

  • Коэффициент срезания (мм): 33

  • Коэффициент срезания (дюймы): 1,3

  • Рекомендуемый размер шланга (мм): 9,5

  • Рекомендуемый размер шланга (дюймы): 0,37

  • Совместимые материалы: SAE 100R14, ШЛАНГ КОНТУРА УПРАВЛЕНИЯ

  • Размер шестиугольника (мм): 20,6

  • Размер шестиугольника (дюймы): 0,81

  • Тип уплотнения: NBR 6V-8397, FKM 228-7089

  • Описание: Глухая муфта 6JN

  • Назначение: Глухая муфта для использования с гидравлическим ш

Совместимые модели для номера по каталогу 146-3357

TRUCK

797F
