Грибовидное крепление внутреннего диаметра 20,4 мм
Грибовидное крепление внутреннего диаметра 20,4 мм

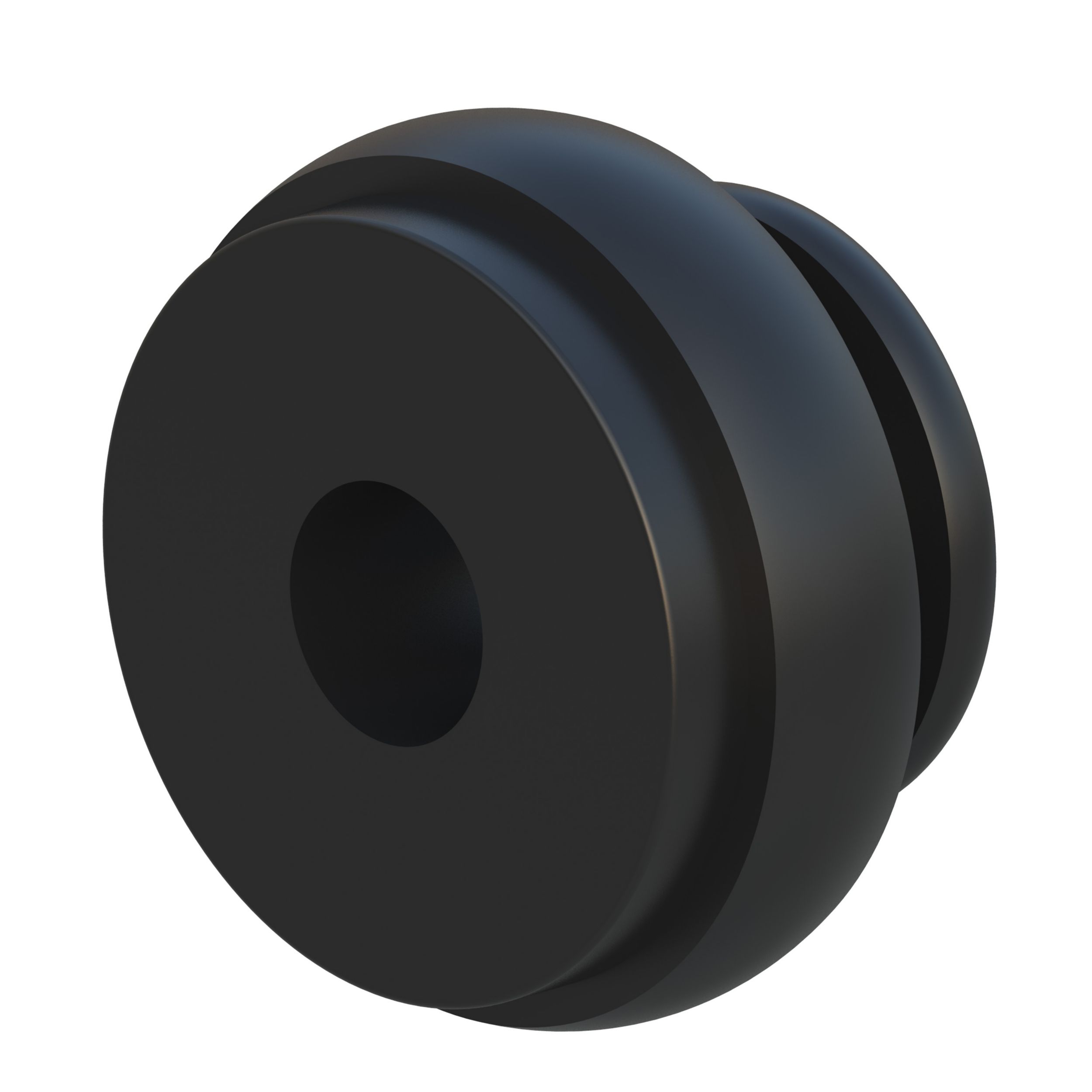

144-0133: Грибовидное крепление внутреннего диаметра 20,4 мм

Грибовидное изолирующее крепление Cat® поглощает вибрации, надежно фиксируя и амортизируя капот груз

Заинтересовал товар?

Имя

Почта

Комментарий

Схема

Не найдено

Описание для номера по каталогу 144-0133

Описание:
Изолирующие крепления используются для крепления и позиционирования систем, учета смещений и изоляции компонентов от окружающей конструкции (вибрации, ударов, шума).

В деформируемых опорах используются резиновые заслонки, которые расплющиваются или расширяются при установке в опорную пластину с образованием независимой деформируемой площадки.

Характеристики:
Системы крепления Cat® предназначены для снижения нагрузки на установленные компоненты и их деформации, чтобы увеличить их долговечность и срок службы, а также повысить комфорт оператора. Вся система (конструкция крепления, выбор материала, размещение, аппаратное обеспечение и т. д.) оптимизирована и проверена в соответствии с конкретными требованиями применения.

Деформируемые опоры представляют собой простую цельную конструкцию. При установке следует выполнять соответствующие процедуры, чтобы обеспечить полную посадку и правильное расширение деформируемого конца.

Назначение:
Грибовидные крепления используются в самых разных системах Cat, особенно при малых и средних нагрузках, таких как гидравлические трубопроводы, резервуары, вентиляторы и группы охладителей.

WarningOutline Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.

Технические характеристики номера по каталогу 144-0133

  • Длина втулки (мм): 50,8

  • Внутренний диаметр (дюймы): 0,8

  • Длина втулки (дюймы): 2 -

  • Внешний диаметр головки (мм): 95

  • Наружный диаметр трубопровода управления (мм): 56,6

  • Габаритная длина (мм): 63

  • Тип крепления: Деформируемые опоры

  • Внешний диаметр головки (дюймы): 3,74

  • Наружный диаметр трубопровода управления (дюймы): 2,23

  • Стандартный размер болта (мм): M20

  • Внутренний диаметр (мм): 20,4

  • Material: Carbon Steel,Natural Rubber (NR) Rubber

Совместимые модели для номера по каталогу 144-0133

TRUCK

797 797B
