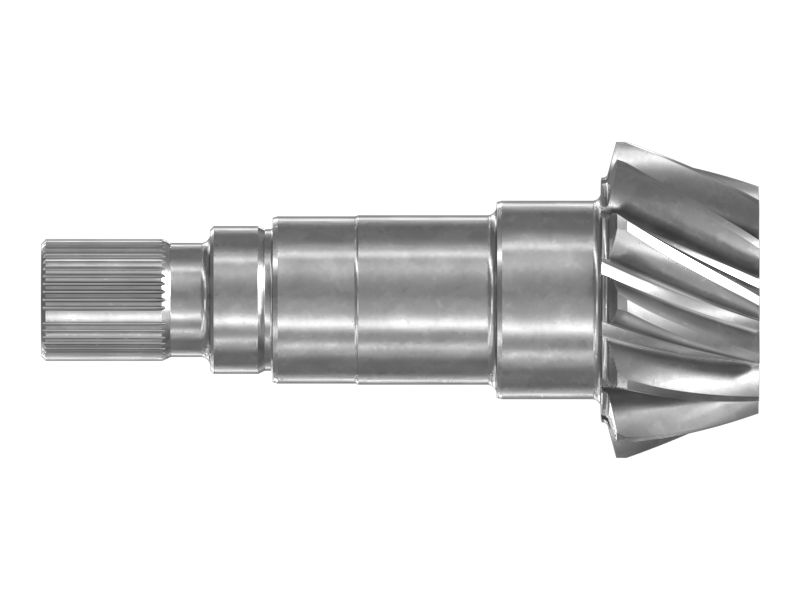

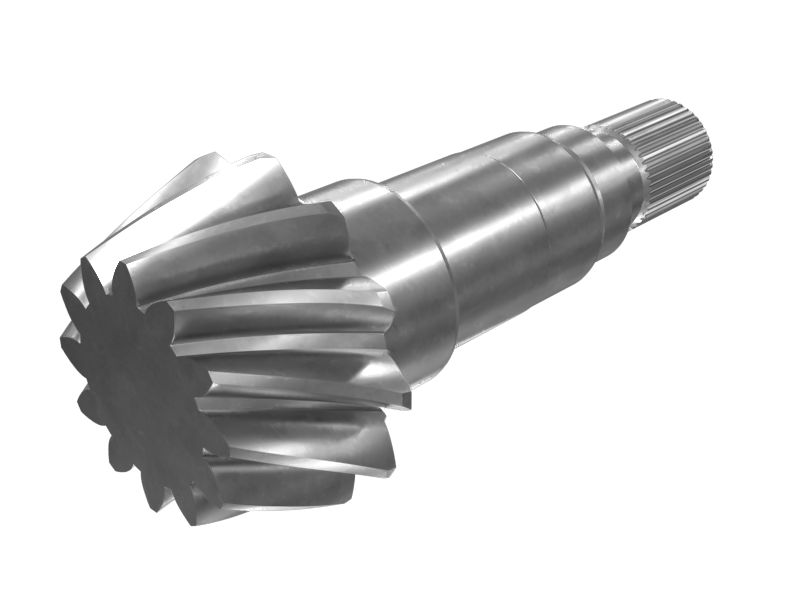

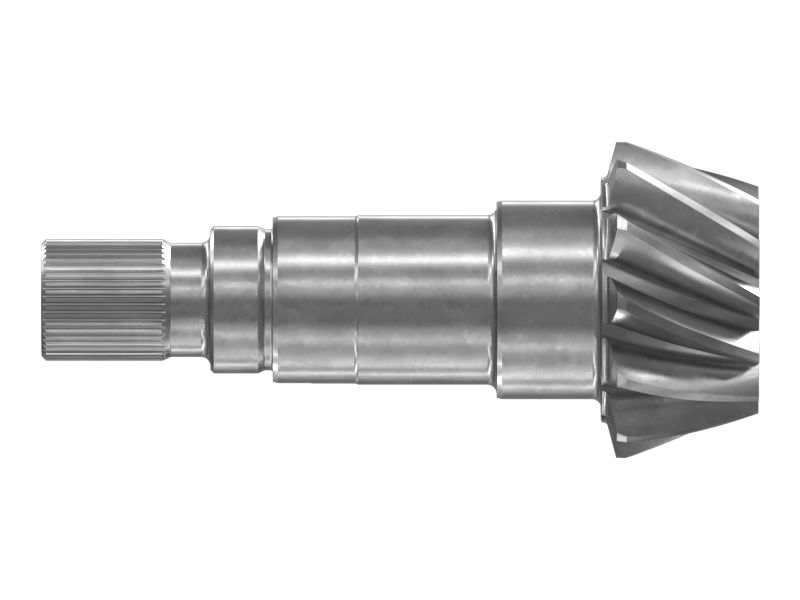

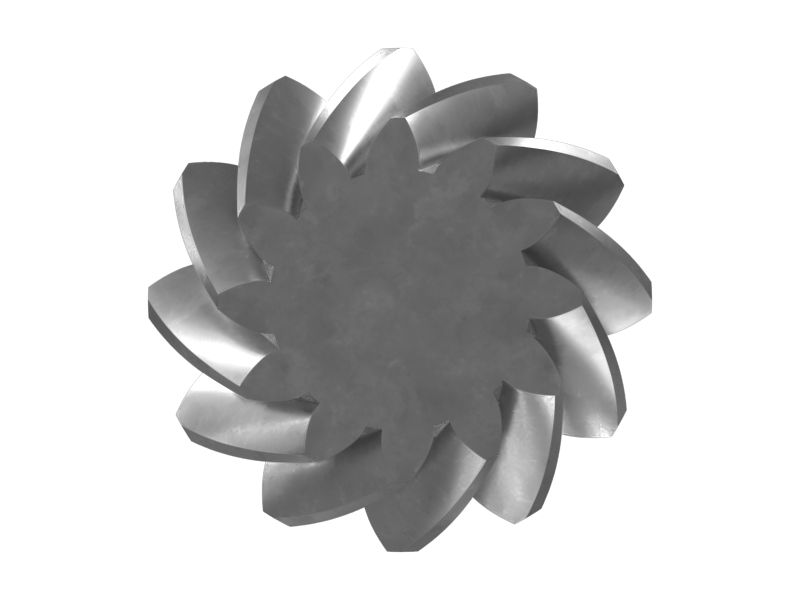

141-8838: Конический вал-шестерня

Вал конической шестерни дифференциала Cat® со спирально-конической шестерней с 12 зубьями и внешним

Заинтересовал товар?

Схема

Не найдено

Описание для номера по каталогу 141-8838

Описание:
Коническая шестерня для использования в дифференциальных системах для передачи мощности от приводного вала к полуосям.

Характеристики:
• Материал: Закаленная сталь
• Количество зубьев спирально-конической шестерни: 12
• Количество зубьев наружного шлица: 46
• Спиральная рукоятка: Правая
• Зубчатые колеса конечного привода Cat разработаны для максимизации производительности системы и обеспечения сбалансированного срока службы системы. Зубчатые колеса конечного привода Cat отличаются металлургией, термообработкой, профилем зубьев и обработкой поверхности, которые максимально увеличивают срок службы сопрягаемых зубчатых колес и обеспечивают оптимальную производительность бортовых редукторов.

Применение:
Для получения дополнительной информации обратитесь к руководству пользователя или к местному дилеру Cat.

Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.

Технические характеристики номера по каталогу 141-8838

Описание материала: Сталь
Наружный диаметр (мм): 192,37
Габаритная длина (мм): 436,8
Наружный диаметр (дюймы): 7,573
Габаритная длина (дюймы): 17,196
Material: Low Alloy Steel

141-8838: Конический вал-шестерня

Схема

Описание для номера по каталогу 141-8838

Технические характеристики номера по каталогу 141-8838

Совместимые модели для номера по каталогу 141-8838

WHEEL LOADER

II 988F

UNDERGROUND ART TRUCK

AE40 AD40

LOAD HAUL DUMP

R2900 R2900G R3000H

LANDFILL COMPACTOR

836

WHEEL DOZER

834B
