139-9392: Коническая шестерня дифференциала

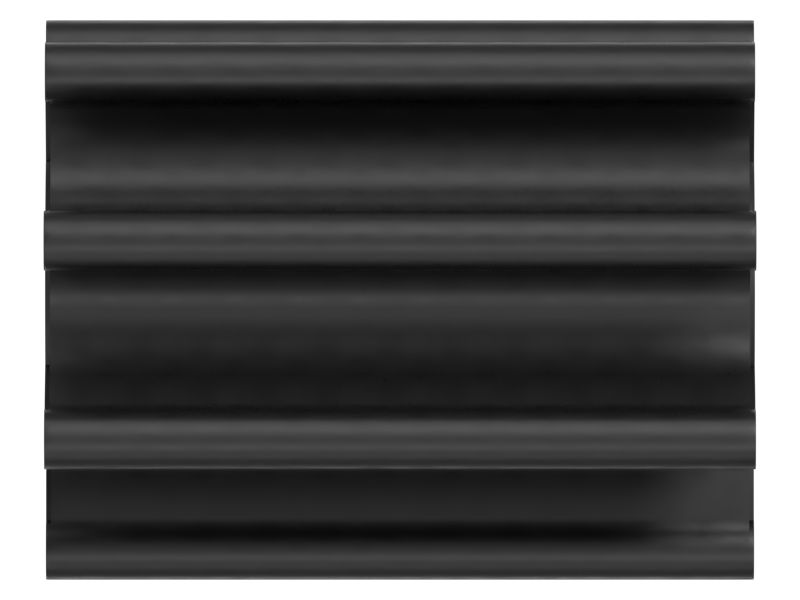

Коническая шестерня дифференциала Cat®

Заинтересовал товар?

Схема

Не найдено

Описание для номера по каталогу 139-9392

Описание.
Коническое зубчатое колесо используется в системах дифференциалов для передачи мощности с приводного вала на полуось.

Характеристики.
• Материал: сталь.
• Количество зубьев прямозубого конического колеса: 20.
• Количество зубьев внутреннего шлица: 49.
• Шестерни бортовых редукторов Cat® разработаны для обеспечения максимальной производительности и сбалансированного срока службы системы. Шестерни бортового редуктора Cat имеют собственный процесс изготовления и термообработки, профиль зуба и отделку поверхности для увеличения срока службы сопряженных шестерен и достижения оптимальной производительности бортовых редукторов.

Применение.
Для получения дополнительных сведений см. руководство пользователя или обращайтесь к местному дилеру компании Cat.

Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.

Технические характеристики номера по каталогу 139-9392

Высота (дюймы): 3,251
Высота (мм): 82,6
Внутренний диаметр (дюймы): 3,018
Внутренний диаметр (мм): 76,66
Описание материала: Сталь
Наружный диаметр (дюймы): 9,438
Наружный диаметр (мм): 239,75
Material: Low_Alloy Steel,Alloy Steel,Low Alloy Steel

139-9392: Коническая шестерня дифференциала

Схема

Описание для номера по каталогу 139-9392

Технические характеристики номера по каталогу 139-9392

Совместимые модели для номера по каталогу 139-9392

UNDERGROUND ART TRUCK

AD55

LOAD HAUL DUMP

R2900G R3000H
