132-5789: Ширина зажима лестницы 20,50 мм

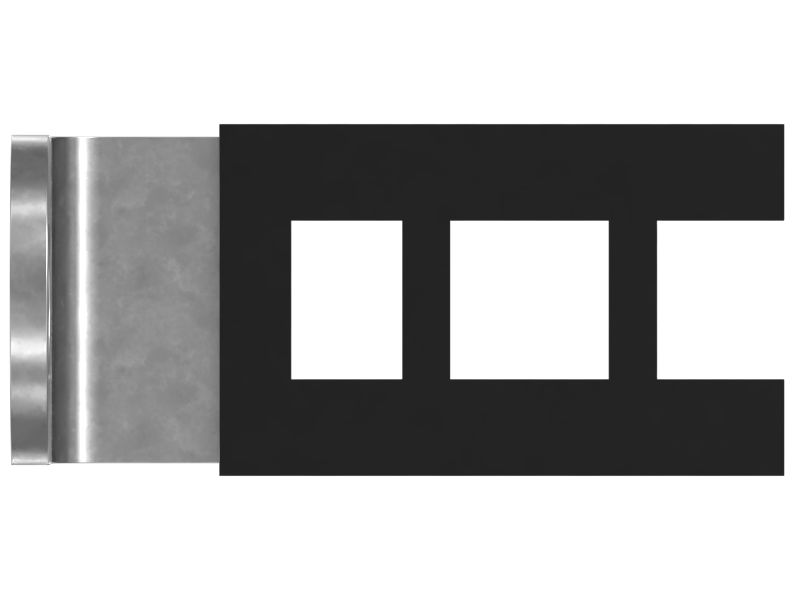

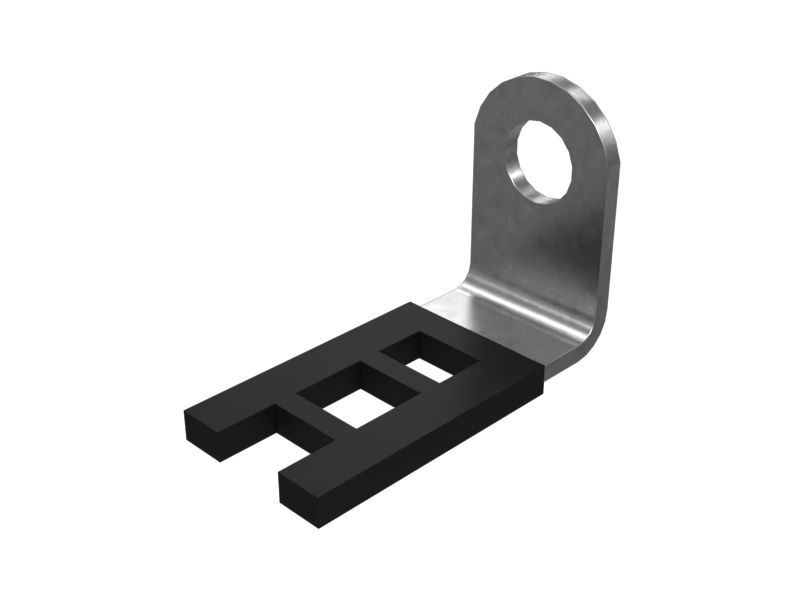

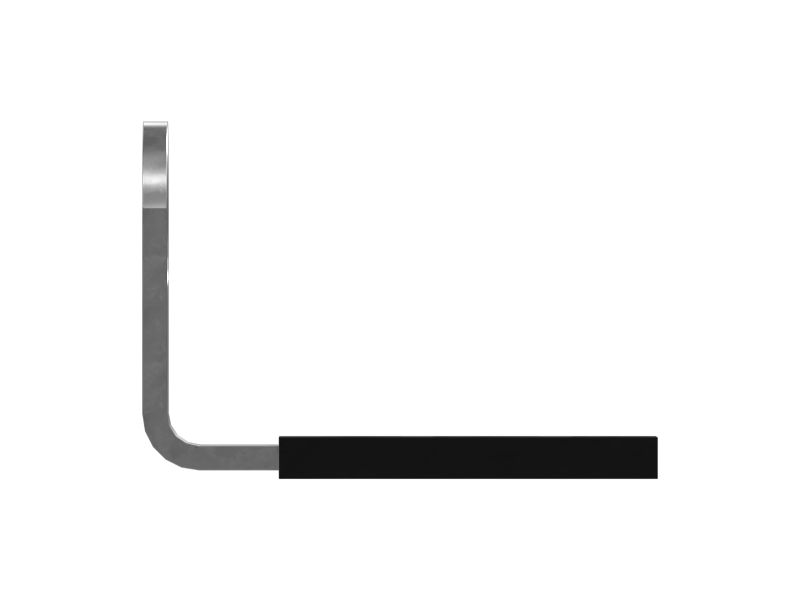

Зажим Cat® 90° с покрытием для лестницы, Д X Ш X В: 47 X 21 × 32 мм

Заинтересовал товар?

Схема

Не найдено

Описание для номера по каталогу 132-5789

Описание
Зажимы для лестницы, такие как деталь с номером по каталогу 8S-8820, предназначены для использования с соединительными хомутами (не входят в комплект), чтобы обеспечить надежную точку монтажа трубок, шлангов, жгутов проводов, кабелей и принадлежностей двигателя.

Зажимы и хомуты Cat изготавливаются в соответствии с точными техническими характеристиками и обеспечивают долговечность, надежность и производительность. Зажимы и хомуты соответствуют требованиям ANSI, ASTM и DIN по прочности и качеству или превосходят их. Кроме того, покрытия зажимов и хомутов соответствуют особым требованиям для различных применений (соответствуют требованиям RoHS)

Характеристики:
• лестничный зажим с покрытием под углом 90°
• Длина: 47 мм (1,85 дюйма)
• Ширина: 21 мм (0,83 дюйма)
• Высота: 32 мм (1,27 дюйма)
• Размер монтажного отверстия: 10,5 мм (0,41 дюйма)

Применение:
Эта деталь идеально подходит для оснащения вашей небольшой ремонтной мастерской и/или автомобилей для выездного обслуживания. Обратитесь за дополнительной информацией к руководству по эксплуатации или обратитесь к местному дилеру Cat.

Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.

Технические характеристики номера по каталогу 132-5789

Type: 90° Coated Ladder Clip
Material: Steel/Vinyl,Carbon Steel,Alloy Zinc
Length (mm): 47
Width (mm): 21
Height (mm): 32
Размер отверстия (мм): 10,5
Length (in): 1.85
Width (in): 0.83
Height (in): 1.27
Hole Size (in): 0.41
Ширина зажима (мм): 20,5
Описание материала: стальной зажим
Примечания: Длина прямой части
Смещение (мм): 90

Совместимые модели для номера по каталогу 132-5789

ASPHALT PAVER

BG-225C BG-2455C BG-245C AP-1055B AP-1050B AP-650B

ARTICULATED TRUCK

740 D350E II D400E D300E

TRUCK ENGINE

C7 C15 3126B C9 C-10 C-12 C-15

EJECTOR TRUCK

740 D400E II

WHEEL LOADER

980 XE 982 928G 928HZ 924H 924G 930H 924GZ 924HZ 980H 966H 972H 972G 966G

GEN SET ENGINE

3508 3126B

TRACK-TYPE TRACTOR

XL LGP II D6 D4G D5 D6K2 D6G2 D6R D3G D5G

COMPACT TRACK LOADER

259D

MINI HYD EXCAVATOR

CR 305.5 GC 307 303E

INTEGRATED TOOLCARRIER

IT28G IT14G IT14G2

GENERATOR

SR4B SR4 SR4BHV

GAS ENGINE

G3516 G3612 G3616 G3608 G3606 G3508B

GENERATOR SET

3516B C32 3512 3412C G3520C G3516C G3516E 3508 XQP300 3306B 3508B

ENGINE - INDUSTRIAL

3406B

INDUSTRIAL ENGINE

3412 3406C 3512C C-12 C15 C-10 C9.3

MARINE ENGINE

C280-16 3616 3612 C175-16 C280-6 C280-8 C18

COMPACT WHEEL LOADER

914G 914G2

BACKHOE LOADER

442D 438D 430F 424D 428D 416D 420F 436C 416C 426C 426 420D 432D 438C 428C 430D F2 415

EXCAVATOR

L 323F SA 312C M325D MH FM 322C GC 336 320C 311C

PUMPER

CPT372

ELECTRIC ROPE SHOVEL

7495 HF

TRUCK

793F OEM 794 AC 773D

WHEEL TRACTOR

637E 631E

TRACK FELLER BUNCHER

TK751 1390 1090 1190 1190T

RENEWABLE ENERGY

PGS1260 HD

PETROLEUM ENGINE

3516C 3412E C9

TELEHANDLER

TH350B TL1055D TH514C TH417C TH406C TH407C TH337C TH414C TH336C TL1255D

VIBRATORY COMPACTOR

CP-323C CS-323C CS-563E CS-663E CS-583E CS-573E CS-683E CP-563E CP-663E CP-573E CP-34 CS-34
