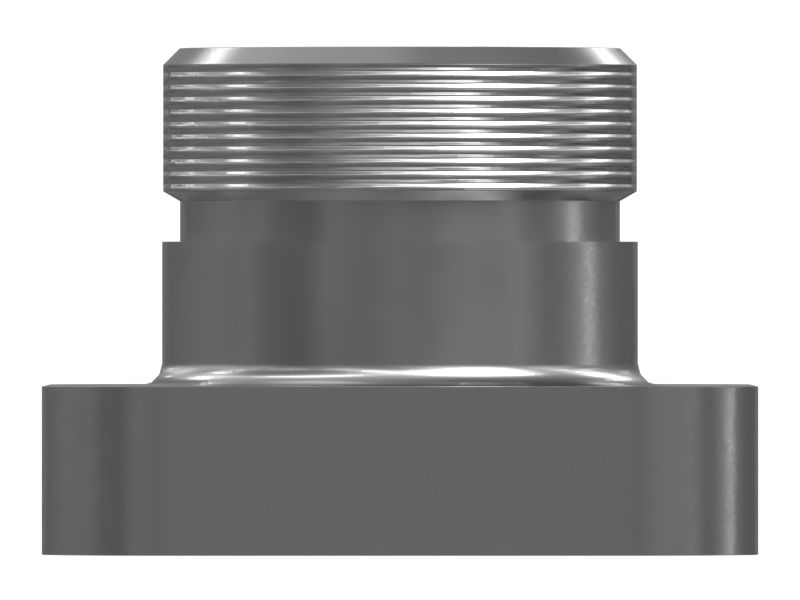

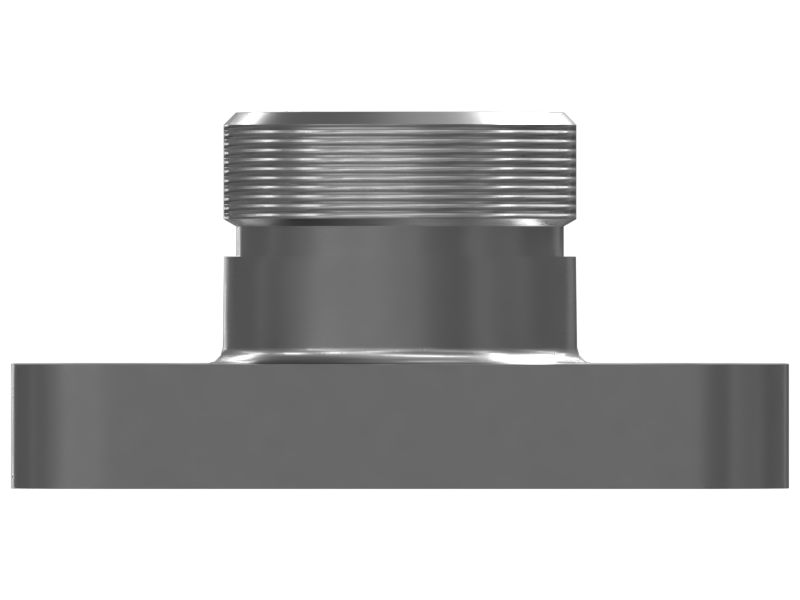

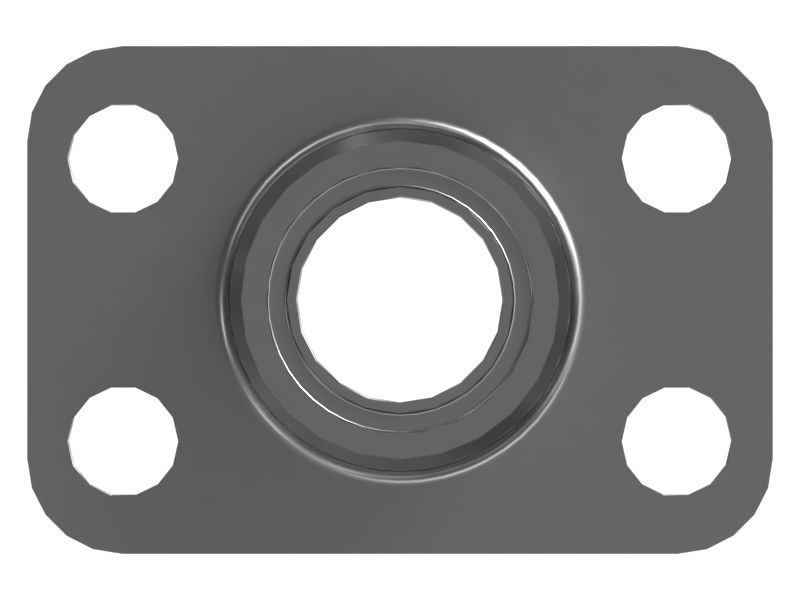

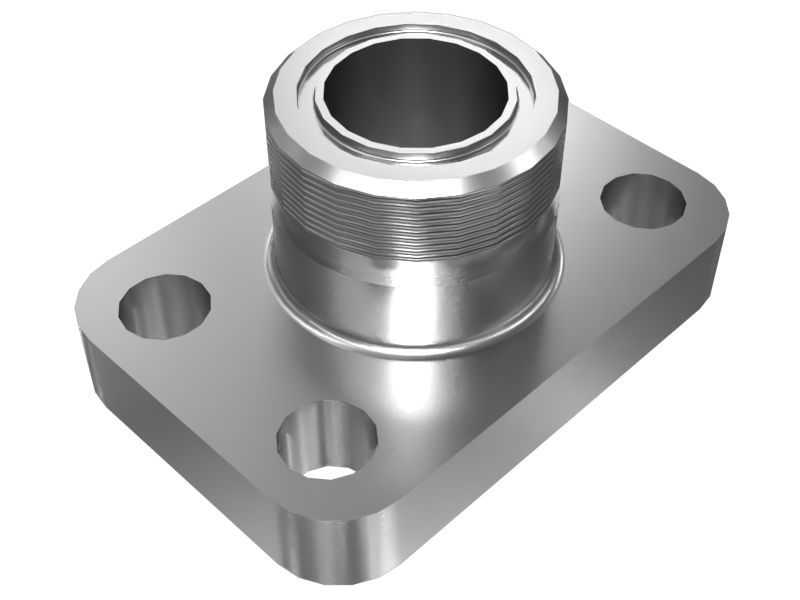

126-2001: Фланцевый переходник
Фланцевый переходник системы перекачки жидкости Cat®, цельный, -24, код 61 / -20 ORFS
Заинтересовал товар?
Схема
Не найдено
Описание для номера по каталогу 126-2001
Описание:
Фланцевые соединения и хомуты фланцев Cat соответствуют самым высоким стандартам качества, надежности и долговечности. Эти цельные фланцевые компоненты изготовлены в точном соответствии с допусками, чтобы гарантировать отсутствие утечек. 126-2001 — это фланцевый переходник системы перекачки жидкости, который соответствует отраслевым стандартам (или превосходит их) по рабочему давлению, циклической нагрузке и защите от коррозии, чтобы обеспечить долговечность и надлежащую работу машины.
Характеристики:
• Тип фланца: Цельная
• Тип разъема: -24, код 61 / -20 ORFS
• Компоненты для соединения трубок и шлангов системы перекачки жидкости
• Предназначены для достижения такой же или более высокой производительности стандартных деталей и создания соединений без утечек
• Рисунок представлен только для справки. Конструкция фланцевого компонента может немного отличаться от показанной на рисунке, но деталь взаимозаменяема с оригинальной деталью от производителя.
Применение:
Фланцевые соединения и хомуты фланцев предназначены для соединения с другими компонентами системы перекачки жидкости с помощью шлангов и трубок. Для получения дополнительной информации см. руководство владельца или обратитесь к местному дилеру Cat.
Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.
Технические характеристики номера по каталогу 126-2001
-
Тип фланца: Цельная
-
Тип разъема: -24, код 61 / -20 ORFS
-
Материал: Не указано
-
Резьба: 1-11/16-12
-
Размер отверстия (мм): 14 (4 шт.)
-
Длина (мм): 94
-
Ширина (мм): 60
-
Толщина фланца (мм): 46
-
Расстояние между отверстиями фланца (мм): 36; 70
-
Размер отверстия (дюймы): 0,55 (4 шт.)
-
Длина (дюймы): 3,70
-
Ширина (дюймы): 1,79
-
Толщина фланца (дюймы): 2,33
-
Расстояние между отверстиями фланца (дюймы): 1,41; 2,75
