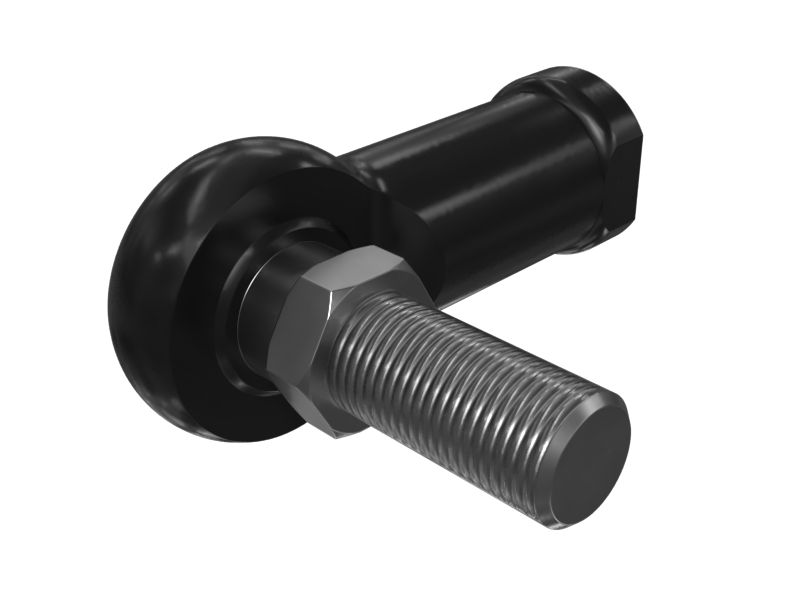

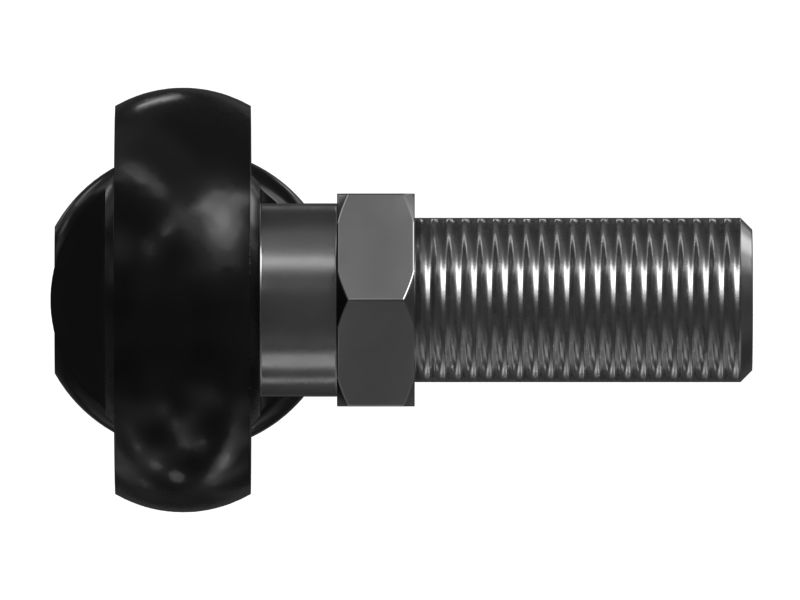

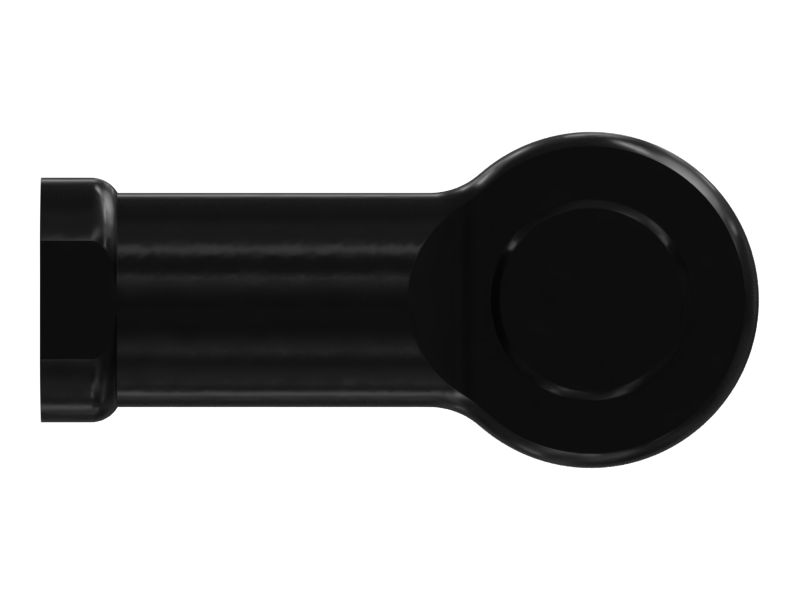

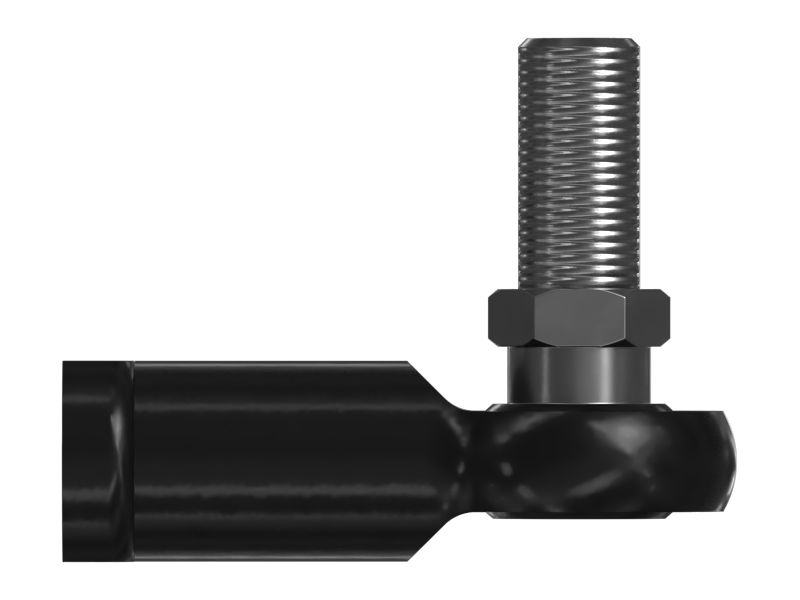

124-4592: Головка шатуна сферическая

Описание.
Сферические головки шатунов Cat® имеют длительный срок службы, требуют минимального обслуживания и обладают высокой операционной надежностью. Сферические головки шатунов обеспечивают подвижное шарнирное соединение, которое адаптирует колебания при медленном вращении. Эти соединения также устраняют несоответствие между головкой шатуна и прикрепленным валом. Сферические головки шатунов содержат глазообразную головку со встроенной стойкой, которая образует кожух для сферического подшипника. Подшипники снижают трение и обеспечивают защиту между сопрягаемыми деталями. Они специально разработаны для работы на низкой и средней скоростях с большими нагрузками и незначительным или средним боковым смещением.

Характеристики.
• Размер: 8.
• Размер резьбы корпуса: M8, левая.
• Длина шарнира корпуса: 36 мм (1,417 дюйма).
• Шаг резьбы шпильки: M8.
• Длина шарнира шпильки: 29,5 мм (1,161 дюйма).
• Материал: сталь.
• Угол поворота: 40°.
• Большая несущая способность.
• Легкая установка и снятие.
• Подходят для тяжелых статических и переменных нагрузок, а также ударных нагрузок.

Применение.
Сферические головки шатунов Cat обычно используются в тягах или рычажных механизмах и узлах управления, где крайне важны сила и гибкость.

• Диаметр (мм): 22

• Описание материала: Сталь

• Тип головки шатуна: Сферический

• Размер резьбы отверстия: M8

• Шаг резьбы отверстия: 1,25

• Длина резьбы (мм): 15

• Расстояние до отверстия под палец — A (мм): 36

• Длина шпильки (мм): 29,5

• Шаг резьбы шпильки: 1,25

• Размер резьбы шпильки: М8, ЛЕВАЯ

• Расстояние до отверстия под палец — A (дюймы): 1,417

• Диаметр — B (дюймы): 0,866

• Длина резьбы (дюймы): 0,590

• Длина шпильки (дюймы): 1,161

• Material: Alloy Steel
