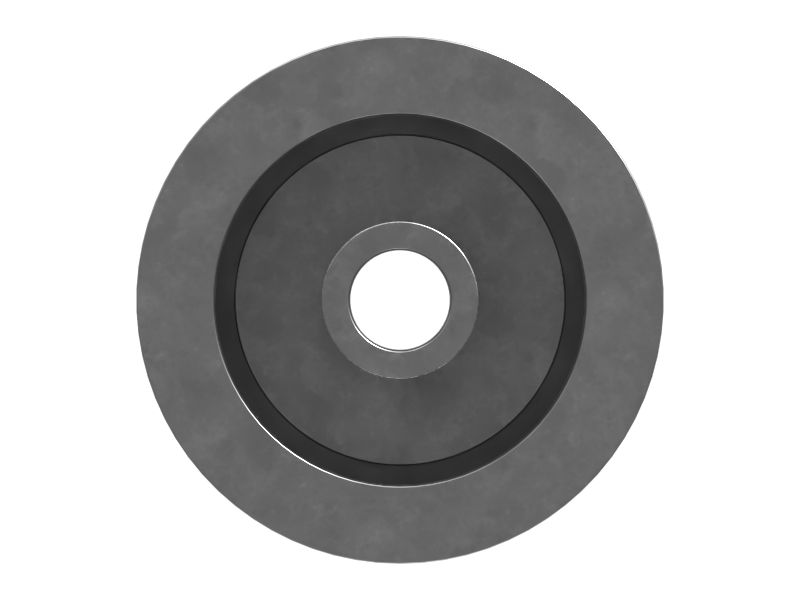

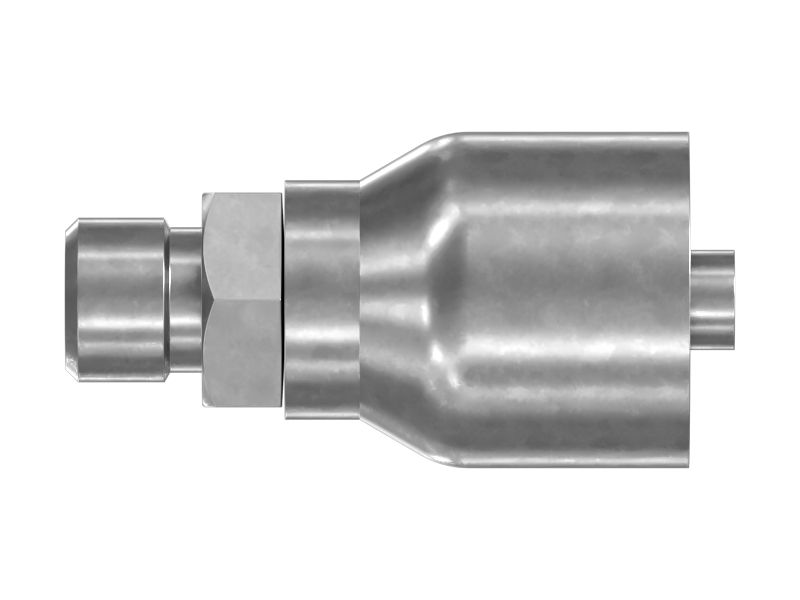

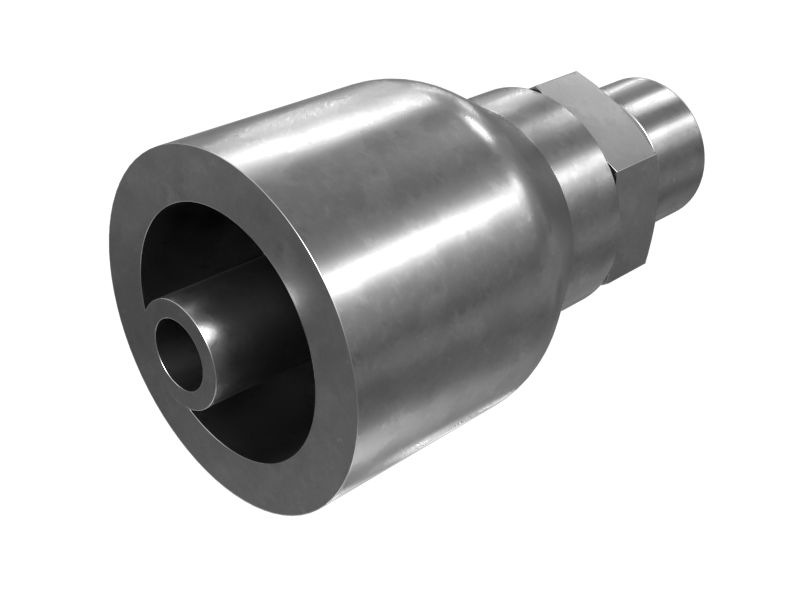

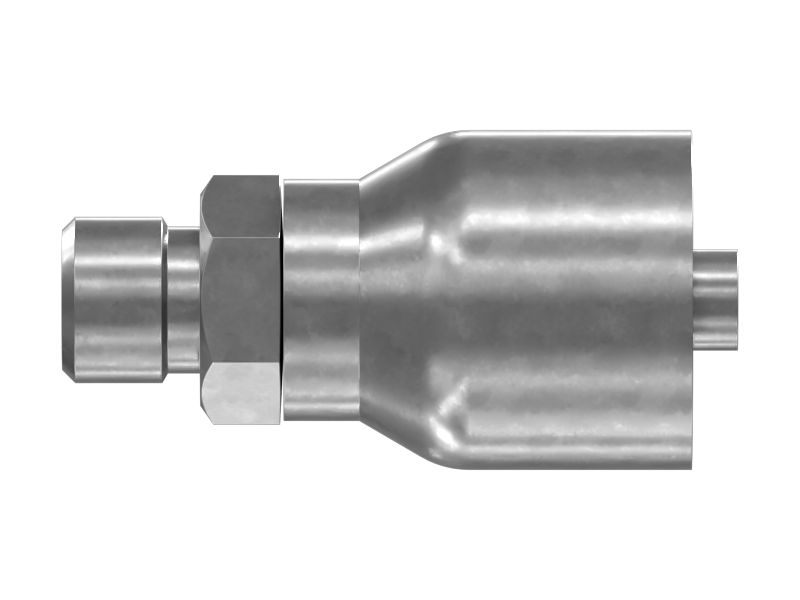

124-1928: Глухая муфта, длина 41,66 мм

Глухая муфта Cat® для шланга с внутренним диаметром 6,4 мм

Заинтересовал товар?

Схема

Не найдено

Описание для номера по каталогу 124-1928

Описание:
Глухая муфта электродвигателя механизма поворота используется для надежного и прочного присоединения вала электродвигателя к валу узла поворота. Она состоит из двух половинок с внутренним отверстием, которые надежно прижимаются к электродвигателю и валам узла поворотов. Для обеспечения плотного и жесткого соединения используются болты.

Характеристики:
• Устойчив к износу и коррозии.
• Выдерживает высокое давление, вибрацию и внешнее воздействие.
• Для шланга диаметром 6,4 мм.

Назначение:
Глухая муфта используется для обеспечения постоянного и жесткого соединения, позволяющего электродвигателю передавать крутящий момент и вращательное движение на узел механизма поворота.

Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.

Технические характеристики номера по каталогу 124-1928

Разъем: Неразъемное соединение
Материал: СТАЛЬ
Покрытие: Оцинкованные
Форма: Прямые
Тип разъема: ТИПОРАЗМЕР -4, С НАРУЖНОЙ РЕЗЬБОЙ STOR
Размер резьбы (дюймы): 7/16-20
Длина (мм): 42
Длина (дюймы): 1,65
Коэффициент срезания (мм): 21
Коэффициент срезания (дюймы): 0,83
Рекомендуемый размер шланга (мм): 6,4
Рекомендуемый размер шланга (дюймы): 0,25
Совместимые материалы: SAE 100R1, SAE 100R2, SAE 100R5, SAE 100R16, ШЛАН
Размер шестиугольника (мм): 14,28
Размер шестиугольника (дюймы): 0,56
Тип уплотнения: Нитрилкаучук 3J-7354, фторкаучук 214-7566
Описание: Глухая муфта 4MN
Назначение: Глухая муфта для использования с гидравлическим ш
