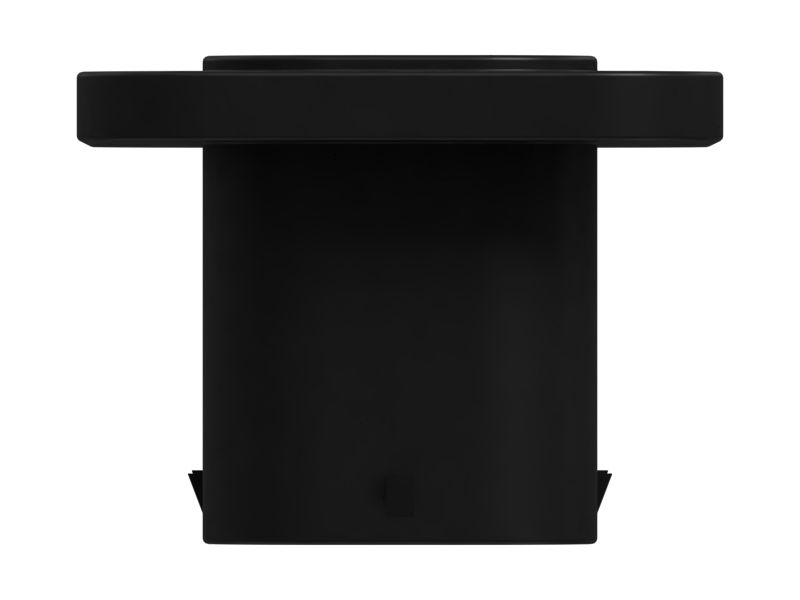

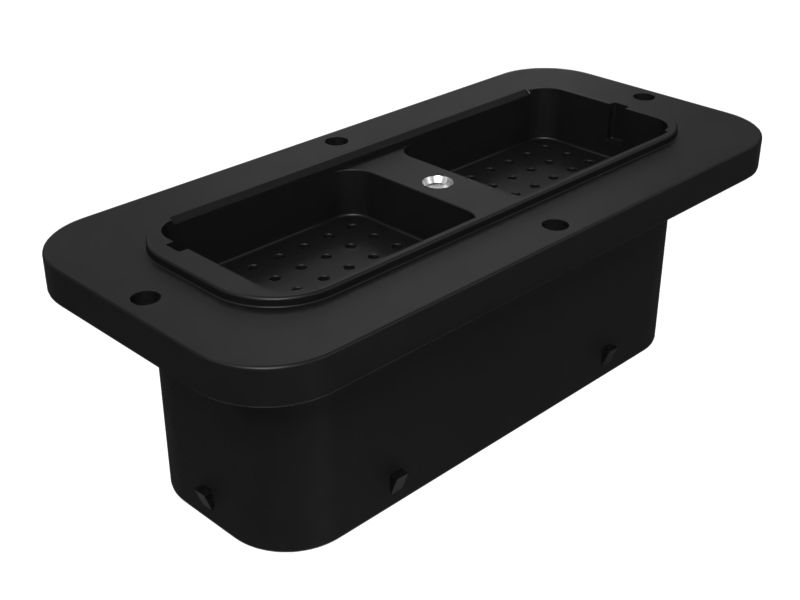

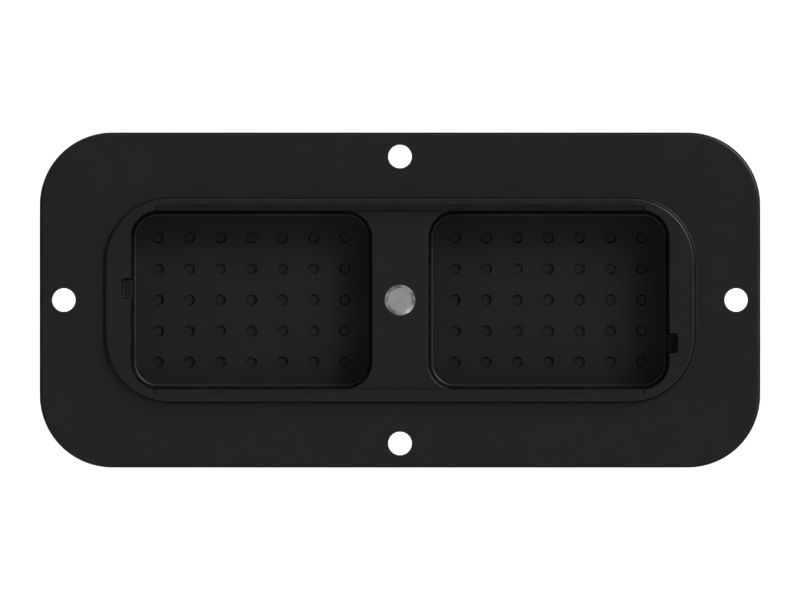

103-0213: Розетка в сборе
Гнездовой разъем Cat® в сборе (70-контактный, 20-14 AWG, шпонка A)
Заинтересовал товар?
Схема
Не найдено
Описание для номера по каталогу 103-0213
Описание.
Гнездовые разъемы Cat в сборе используют систему штепсельно-гнездовых соединений для надежного электрического подключения в различных электрических системах на оборудовании Cat для тяжелых условий эксплуатации.
Характеристики.
• Тип контакта: штыревой.
• Размер контакта: 16.
• Количество контактов: 70.
• Серия разъема: DRC.
• Размер провода: 20-14 AWG.
• Номинальная сила тока: 15 A.
• Материал корпуса: армированный стекловолокном полифениленсульфидный композит (PPS).
• Цвет: черный.
• Соответствует требованиям ROHS.
• Легкость подсоединения и отсоединения.
Применение.
Гнездовые разъемы Cat обеспечивают надежное соединение между проводами или между проводом и интерфейсом устройства. Для получения дополнительных сведений см. руководство пользователя или обращайтесь к местному дилеру компании Cat.
Предупреждение: При использовании этого изделия можно подвергнуться воздействию различных химических веществ, включая свинец и соединения свинца, которые, как установлено в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Дополнительную информацию см. на веб-сайте www.P65Warnings.ca.gov.
Технические характеристики номера по каталогу 103-0213
-
Описание материала: Сульфид полифенилена (PPS)
-
Тип разъема: Шток
-
Сортамент провода (AWG): 20-14
-
Длина (мм): 126,8
-
Ширина (мм): 44,6
-
Высота (мм): 58,9
-
Стандартный цвет: Черный
-
Штоки: 70
-
Длина (дюймы): 4,99
-
Ширина (дюймы): 1,76
-
Высота (дюймы): 2,32
-
Material: Polyphenylene sulfide Plastic
